请帮忙看看这个频谱图

12-13

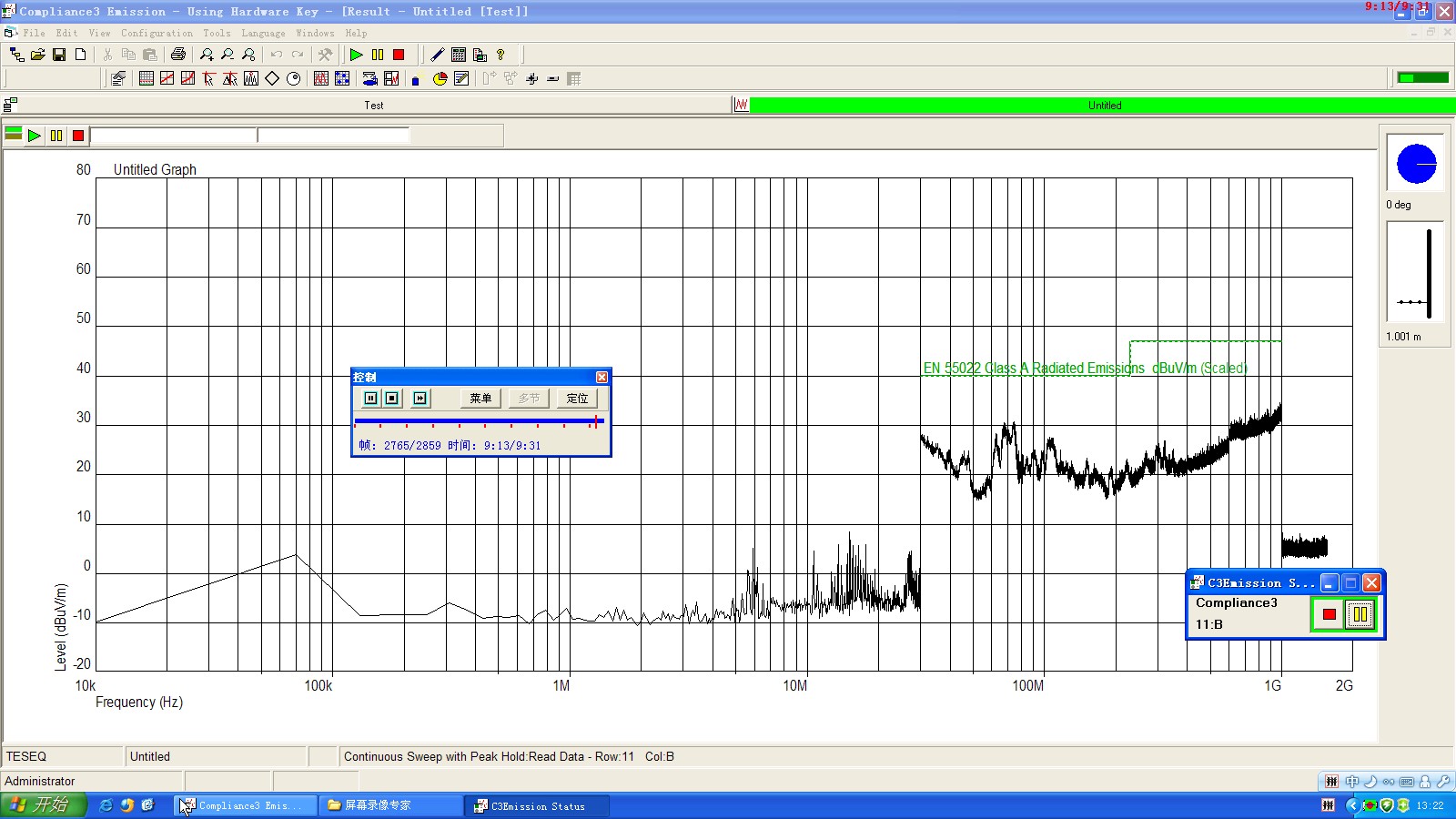

我想测一个传感器发出的射频电波的工作频率，求人帮我测出这么个图形。
可是我看不懂这个图，请问能从这个图上看出传感器发射的电波频率吗？
谢谢。

横坐标是频率，纵坐标是功率，单位是dbuv/m
30MHz后的电平比前面高
你需要关注的工作频率是多少？
.218

先解释这个测试用例。
不管你的传感器工作在什么频率，不能给别的频段带去太大干扰，绿色虚线部分给定了限值。你的是满足条件的。
再说发射的电波频率。
dbuv -1百零几 =dBm
所以根据输出功率来看，应该不是传感器发出的频率，太弱了。

谢谢回答，这个传感器说是微波传感器，工作在10GHz频率，可是我看它的电路中只有两
个LM324，没见到高频器件。怀疑是低频的，所以测了一下，测试的仪器只能测2G以下的
信号。
请问从这个波形图能不能看出它是否工作在10G频率？

拍照，上PCBA图片
.191

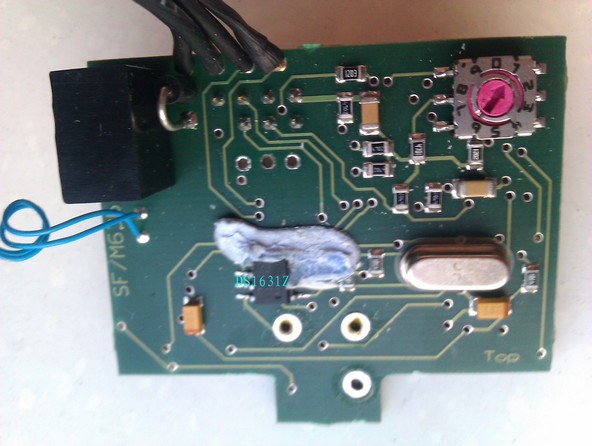

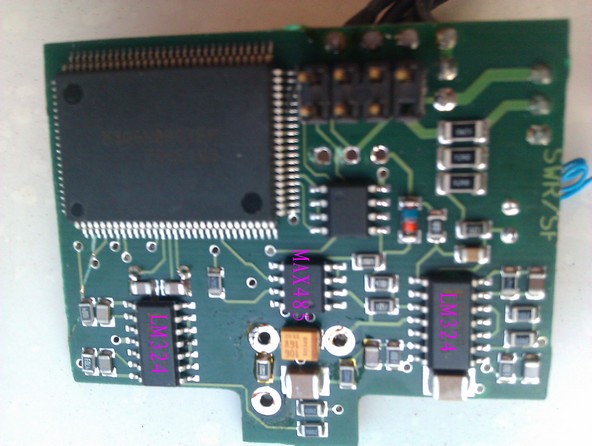

这是正面和背面的图片，这样的电路能产生微波吗？

没看走眼的话，这样的电路99%产生不了微波
属于给微波器件配套的东西
.162

电路板上的三个成直角的孔，上面就是一个发射腔（我拆下来了），向外发射，和接收
返回的信号，我不懂微波，但也觉得产生不了微波。但说明书上写的工作频率是10G的微
波
谢谢。

这个貌似雷达收发模块？看你的微波器件是否匹配封装，如果是可能能用，但效果不好。估计很便宜吧。你说的国半的片子也不是微波单片，只是个普通运放，微波器件应该是其他

如果是微波板的话，那个大个的方形单片应该是集成收发模块，类似cc1100

我还想问一下，从测得的波形看，从1G到2G基本上电平很低且平坦，还有可能在10G频率
上有信号吗？可惜设备不能测2G以上的信号。
还有如果你说的那个大方型芯片是收发电路的话，单片微波收发芯片有这么小的吗？

这个怎么看的？是那个板子就不对么？

不知道你这个频谱怎么测出来的，如果确认你的板子是工作在10G的话，找一个10G左右的天线作为接收来测，你说的10G的输出功率大小跟1，2G处的频谱没有关系。

看板子正反两面
1、双面板没地
2、左上那个大黑块是啥不知道，但可以看看他背部是啥
3、看上面几个器件，都是电源或者逻辑电路
4、射频方向刚不管什么专业毕业，调教2个月后画的板都不是这个样子
唯一有可能是所有的射频模块全集成在那个大黑块里面，外面只是外围电路
.162

大黑块是个电源模块，输出5V电压。
最大块的集成电路是一个单片机。
所以我看不出它哪里能产生微波信号。
没有仪器检测10G的信号，所以只能猜，如果工作在10G，只可能是发付天线处的方型的
黄块，但它只有两个引脚，有可能产生微波信号？
今天用100M的示波器测了一下发付天线处的信号，发现送到发付天线处的信号是50Hz的
方波。

找人现场看下吧，网上问没用，应该是黑色多管脚的那个是收发单片，如果发射功率不大的话是可以的，其余的是单片外围电路，比如晶振什么的，50Hz的东西应该是电源，应该没测到有用的信号

我也想找懂的人看看，但周围没有懂射频电路的

先说下这个东西哪里来的吧，价值多少
频率多高从价格上基本上可以判断出来
.162

外行太多了。文盲们，专家闲的蛋痛给你们普及一下，这个是微波感应器，防盗，接近传感用的，在铝制振荡腔里竖插两个二极管，一个和腔体自激产生10G10毫瓦级微波并发射，返回的多普勒回波在第二个变频管上产生数十到数百赫兹低频频率，处理该信号(LM324)就知道是否有物体或者速度，测速雷达也许就是大块ic的作用。不是谁拆了都可以山寨的

你说的很有道理，是用多普勒效应测固体流量的，我对这个不懂，感谢指教。
请教一下，这样的振荡腔有可能做出来吗？

这个早有成品了，是一代的，仿制意义不大，二代在基板上有微带天线，两对，震荡管用高频三级管
卖价也就60－70元你如果销路大还行，现找销路似乎油水不大哦

真是非常感谢。可是这东西哪里能买呢？

讲得不错。我们给客户做得毫米波测速雷达的前端，原理和你讲得一样。民品的特点就是要便宜，和做军品真是差别蛮大的。

你那里有这样的探头吗？或者你能做吗？

我们只做前端，后面信号处理我们不做的。而且频率好像是60多ghz吧，和你提到的不是一回事啊。你问问前面那位兄弟，他好像很了解这种产品啊。
