阵列天线仿真问题
05-08

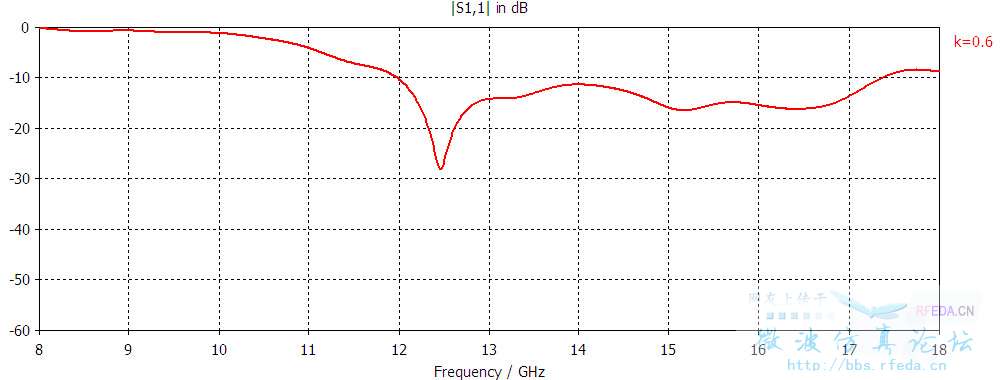

在仿一个四单元KU波段天线，单元天线仿好，组阵时出现一些问题，如图所示，有些不明白的是为什么S11在那么大的范围内都小于-10，请高手回答，谢谢
图片在哪里，s11小于10还不好呀，?
那就是馈电网络没做好，单元本身也应该有些小问题，要求是窄带的，做成宽带的，可能会给系统 其他指标带来影响
可能是组阵的馈电传输网络出了一些问题。
警告里面说的是收敛精度不够，建议加密试试看，如果结果还是这样，说明没问题
其实，我觉得是你单个天线没有优化好，可以试着重新优化一下吧，再画馈线吧
