sonnet问题

12-13
我想用sonnet EM 一个2x100的FET,sonnet报错说p4/p7 overlap each other, 我的p4/p7分别在两个gate drain的ohmic contact 上(最终经过via 和metal1 并联在一起),我这个port 应该怎么加呢,sonnet的port没有方向么?

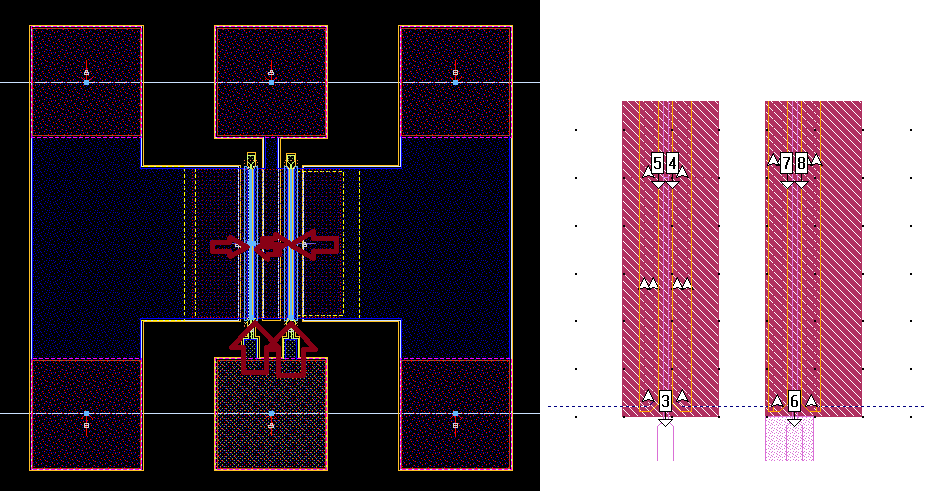

我要EM FET (extrinsic 和intrinsic)。附件是左边是momentum的EM layout,右边是放大的sonnet geometry的intrinsic 部分。 哪位大侠帮我看看啊,我可以用email把sonnet的project发过去。先谢谢了
还有,用sonnet,换不同level显示时,我怎么觉得有的level我的layer都offset了,换到level 0 就看着一切正常了。这个正常么?

: 我想用sonnet EM 一个2x100的FET,sonnet报错说p4/p7 overlap each other, 我的p4/p7分别在两个gate drain的ohmic contact 上(最终经过via 和metal1 并联在一起),我这个port 应该怎么加呢,sonnet的port没有方向么?
                       ~~~~~~~~~~~~~~~~~~~~~~~~你sonnet里这个port是antognd的吧,
这相当于momentum里的internal port,没有方向,你momentum里箭头方向也是假的,momentum也会把它当internal port算,无方向。至于报错不太清楚,我用standard port比较多。看你网格开的很大,会不会是这个原因?
********************************************************
先对大牛表示感谢,还有几点不明白需要继续请教:
  ---co-calibrate ports pair之间为什么不能有polygon呢?(shared ground为什么中间不能有polygon呢,可以把box bottom 当shared ground)
  ----如果,我用standard port,就会报错说没有ground reference,是不是standard port必须从box边缘引过去,
---无方向问题:因为是要算intrinsic fet,drain source的电流方向应该是垂直gate的,如果没有方向是平行,算出来的结果就有问题了。。。
---standard port怎么换方向呢?好像也没有方向

: 我要EM FET (extrinsic 和intrinsic)。附件是左边是momentum的EM layout,右边是放大的sonnet geometry的intrinsic 部分。 哪位大侠帮我看看啊,我可以用email把sonnet的project发过去。先谢谢了
: 还有,用sonnet,换不同level显示时,我怎么觉得有的level我的layer都offset了,换到level 0 就看着一切正常了。这个正常么?
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~这个应该是你网格的原因,momentum自动划分网格,不用你管,但sonnet需要按最小的尺寸来设置风格,如果网格开的太大,自动吸附到网格上之后就会出现offset。
********************************
---我的box大,为了减少mesh,所以设这么大的网格....我的device是on wafer的,所以不要modeling coupling to the box,根据sonnet的user guide,我需要device离box 3-5倍的衬底距离,我的衬底是75um,所以box+device,至少要800um的box...,而gate length是0.5um,这种情况下,也必须要把X设成0.5um 么?
再次感谢

sonnet和momentum是用来算无源的东西的,port的方向是用来做calibration的,与你后面的电流从哪边流没有关系。
standard port是需要加在box上,我一直是这么来用,其他用法没试过。
他user guide里有写,应该如何取网格。由于sonnet需要事先定义网格,所以限制比较多。像你这种情况,你可以用局部网格细化,或者看看长宽取不同的网格大小行不行。

明白了,谢谢!
