对于GPS接收机的低噪放OIP3这个参数重要吗

05-08

对于GPS接收机的低噪放OIP3这个参数重要吗

OIP3采用dBm来表示的,IMD3是用dBc表示。

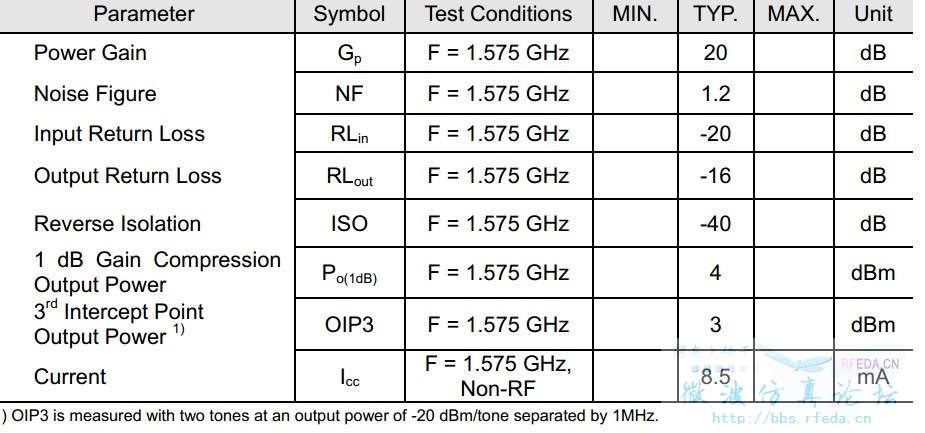

但是,从表中来看,给出的数据有问题。OP1dB=4dBm(IP1dB=-16dBm),这个指标对LNA比较正常。但是,OIP3=3dBm,这个怎么可能呢?通常情况下,OIP3要比OP1dB大10.6dB,IIP3要比IP1dB大9.6dB。



谁能解释一下上面OIP3的意义?为啥是以dbm为单位的?

功率不用dBm小编想用什么单位啊?


小编神人呀。

下面有一行字,写着:
oip3 is measured with two tones at an output power of -20dBm/tone  separated by 1MHz
我也是这个看得好糊涂

OIP3通常无法直接测量得到,而是通过测量三阶产物而计算出来。OIP3=Pout+IM/2,IIP3=Pin+IMD3/2(IMD3是dBc单位)。而且测量应该在线性区进行,通常在IP1dB回退10dB来进行。
下面一行字描述了其测量方法,但是计算得到的OIP3有误。
对LNA不用太关注其IP3,毕竟其工作在小信号下(GPS接收机的灵明度为-140dBm)

三阶互调的
输出功率,很重要哦,

GPS的灵敏度在-145dbm,是在小信号下工作的。IP3显得不是太突出。

引用:GPS的灵敏度在-145dbm,是在小信号下工作的。IP3显得不是太突出。

【OIP3通常无法直接测量得到,而是通过测量三阶产物而计算出来。OIP3=Pout+IM/2,IIP3=Pin+IMD3/2(IMD3是dBc单位)。而且测量应该在线性区进行。】
对于测试测量仪器,由于需要测试大功率信号,因此对IIP3及OIP3要求非常严格。
而对于GPS接收机,由于接收信号功率非常小,我们需要更好的测试灵敏度,因此在器件选型时主要还是考虑噪声系数和插入损耗等参数,而对于三阶互调截止点不需要做太多要求。
