放大器自激什么样子？不知道是不是自激了，请大家帮忙给看下
05-08

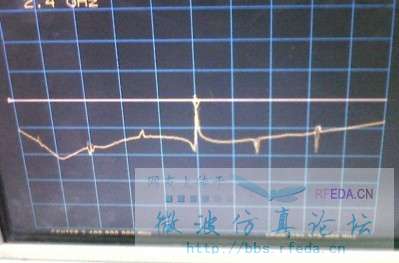

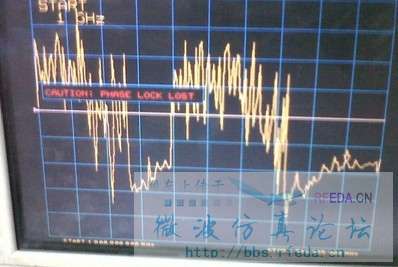

我用的是RFX2401接发集成块，发射的时候，S11发射图形如图1，这种情况下，发射信息发不出去，我给加电电压加个限流电阻，电压变小后，S11图形如2，这时发射增益变小，S11就不会像图1那样那么杂乱，但是间隔个48MHz左右，有个不断跳的斗，不知道这个是怎么回事?还有就是S11很杂乱是不是放大器自激引起的啊?谢谢
是不是自激可以用万用表量一下直流偏置
看看各个管脚的电压是否跟设计的一致。
如果偏置变化较大，很有可能是自激了。
你的意思我懂，但是这个是现成的模块，量不到管脚，就是一个黑色封装好的集成块
就算是集成块，你也得有外围电路吧?
你得给集成块做直流偏置吧?
就量这个电压和电流
如果是模块里面自激，那种可能比较低吧。毕竟能拿出来卖的模块不至于直接就自激了吧
有可能是自激
给加电电压加个限流电阻，提高供电电压，使模块在额定电压范围内工作，再看发射极增益跟频谱
看你的圖應該是用scalar NA
第一張如果不是放大器振盪(或自激),就是在發射東西,再不然就是電源不乾淨.
第二張,應該是你的DC網路(一般低頻都在DC)的共振在48MHz,或是在48MHz有小振盪.
我也怀疑是电源不干净，或者就是自激，我就加个限流电阻，加电电压小了后就没有了，48MHz电源泄露有可能，什么时候搞个高通滤波器滤滤看
外围PCB电路图没有，信号源没有，没真相。关看图，我只能看出来这根本就就噪声加杂散。
外围电路很简单，简单的我都懒的贴了
