矩形波导设计考量

05-08

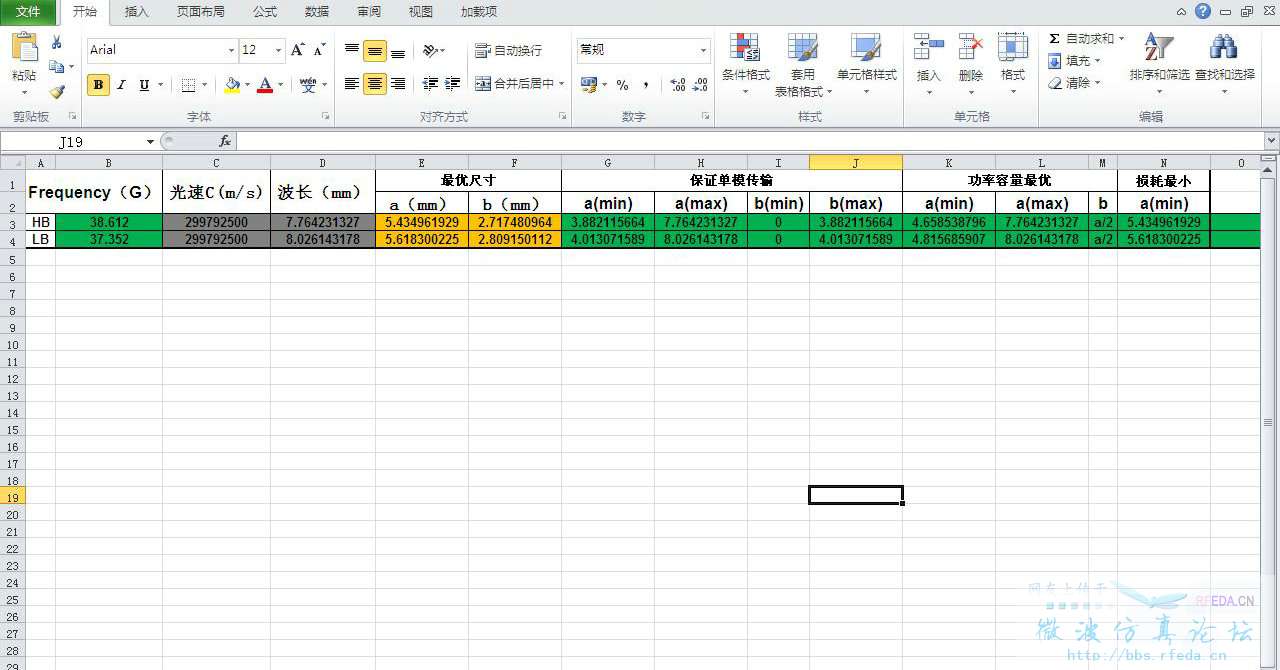

请教各位大虾，在拿到频率范围后，如何选择矩形波导的尺寸（a和b）?是否按书上描述只需根据保证单模传输、功率容量最优、损耗最小来考量?
这样设计没有考虑远端谐波（2倍频）的抑制，是否设计时也需要考虑远端谐波的抑制?具体怎么考量?是否有公式?

对于不同的频段，都有对应的波导型号啊，你就按照对应型号的尺寸设计就可以了。

顶一个！对远端谐波的抑制难做好,求大神讲解

期待大神！

这个得看你做什么，为了使得器件的通用性增强，输入输出最好都用标准波导，这样方便与外电路相连，中间的结构你可以随便变，只要你匹配能够做的很好

那请问怎么控制远端的谐波啊?是否和a，b的选取有关系?

矩形波导滤波器如何抑制远端谐波啊?

中间的部分可以随便选取a，b只是输入和输出的部分用标准波导就好了

那请问怎么控制远端的谐波啊?

顶，求大神讲解！

谐波应该是非线性造成的

非线性指的是什么?

信号经过传输或者放大（某种运算）后，形状发生了畸变，就是非线性。从数学的角度来说，一次函数就是线性函数，画出图形是一条直线，而二次或者更高次函数就是非线性函数，其图形是曲线。

加低通即可抑制遠端諧波

有矩形波导的规格，按照那个来就行了，会给定你a和b的

学习
