HFSS 仿真实例 求教

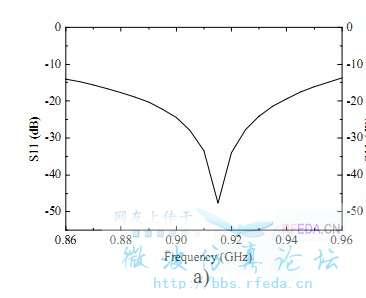

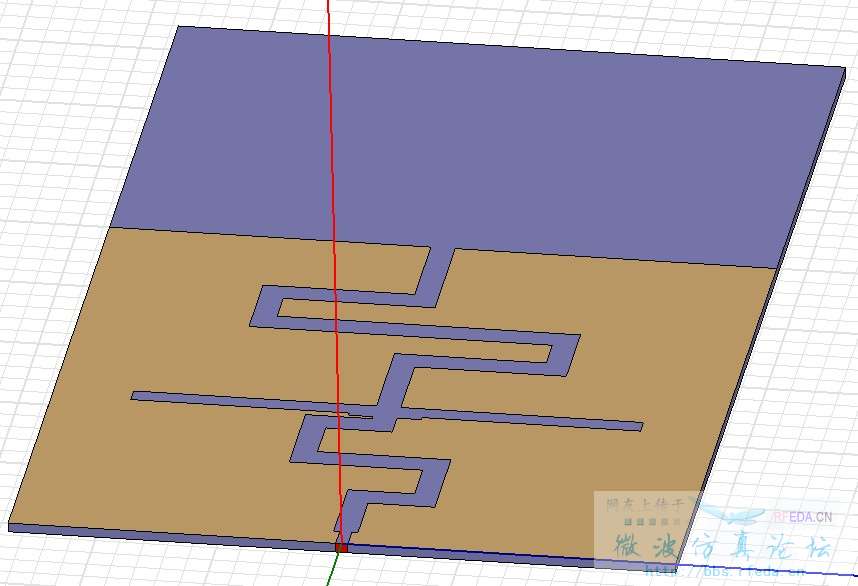

补充一下，那个底部的窄带部分是用来 安装RFID die chip,这个馈电一般如何处理的呢? 这个介质板的底部，应该是设置 接地板的吗? 我对那些可能会影响到 阻抗匹配的参数 参数 都进行了优化 仿真，但是 变化都不是很大！ 多谢 各位 大虾的 指教，！
， 求教哪位高手，多多指教啦！小生，不胜感激！
根本没有看到你提的问题，那要怎么回答呢?
请小编修改下，说清楚到底在问什么吧。
我猜你是馈电端口设置问题?
激励感觉加的有问题呢，激励用lumport加在chip的位置，建个水平的矩形加载下博端口，你的S11不好 估计是匹配没做好 激励里面加上芯片的阻抗试试
扫描频率间隔大点就一样了
你这个是槽天线，端口加的不对

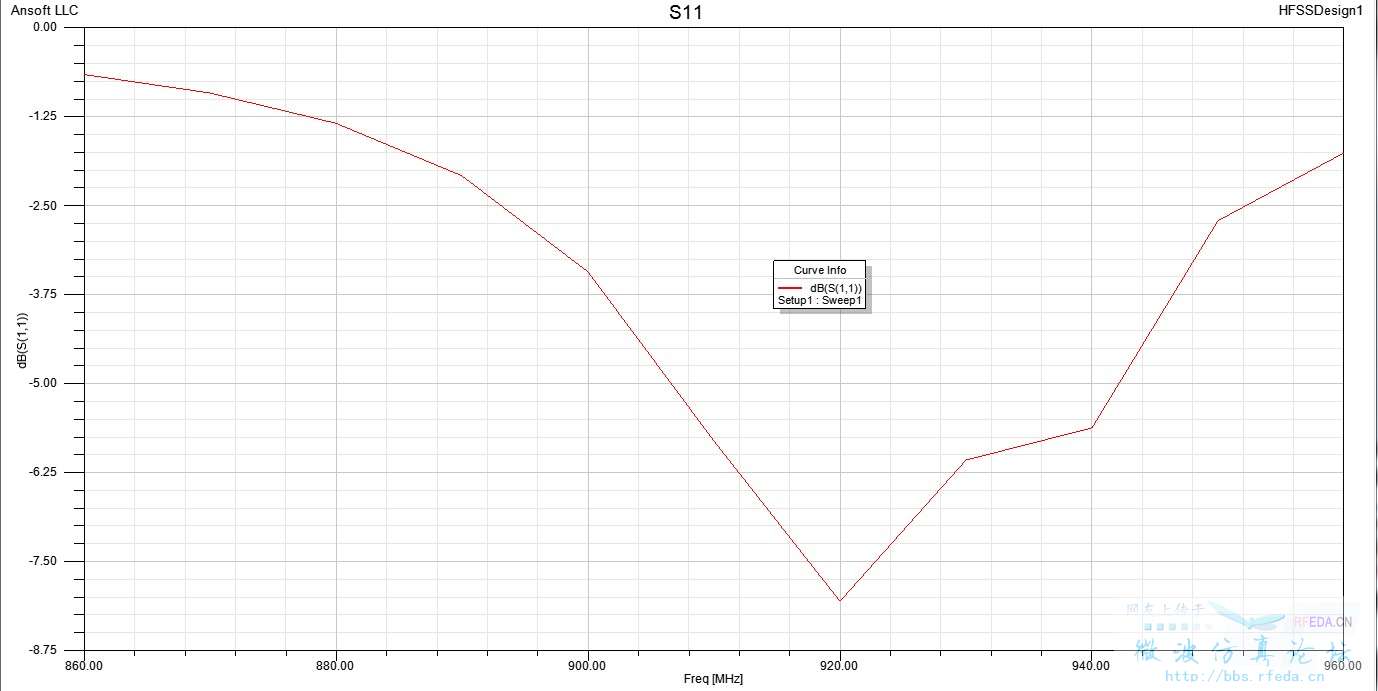

不好意思，那些图把之前写的 问题 给覆盖啦！其实想问的 就是 馈电的问题！我把 那些可能会影响 阻抗匹配的 参数都给 优化仿真了一下，但是效果不是很好！
那能够给些建议的呢?关于 馈电的
想谢谢啦！但是我我之前 尝试了一下 水平的 lumport,但是别人 S11直接 就是一条水平线了！ 后来 想想，这个是 单极子天线的吧，不是共面波导的吧?能 加载 水平的 激励吗?
求 指教！
能否 就馈电端口的设置，对小生 指教一二的呢?
这款 天线的介质板 的背面，应该也是有 接地板的吧?论文中没有 提及到 接地板，如果介质板的背面 有接地板，还能设置 水平的激励吗? 小生的印象，似乎共面波导天线 才会设置成 水平激励的吧? 求解，求大虾 指教！
这个 安装RFID die chip 芯片的部分 如何 处理的呢?设置成负载，还是如何处理? 如果设置成 负载 ，那该如何设置的呢?
端口的激励也要看实际的情况呢，你这是偶极子天线吧，外界电磁波来时，会在CHIP的位置产生电场，从而为芯片供电，左右端口的积分线是水平的 和波导啥的没关系 建议小编将你的S11是直线的时候的 端口设置截个图吧 估计是你端口设置的问题
你的下图已经说了这是RFID天线了 肯定是偶极子天线的下面就是介质，没有接地板的
没有接地板? 那请教一下，为啥没有 接地板的，论文中 对于 接地板 只字未提 ！
如果有接地板的话 就是微带 你要是想放inpinj之类的芯片是没有办法放的 看了你的另一个说带宽的帖子了 你的扫频有点大 尝试下试试 如果不行的话 仿真下目前天线的阻抗 看看和芯片标称的有没有区别
我尝试一下，不适用 地板的情况如何 ！
没有地板，结果 更加糟糕的啊！这个问题 到底是出在哪里 的呢！
小编能把这篇文章共享下不，想看看原理，感觉像开槽的微带天线，不过看来楼上说的偶极子天线一说，所以还是想看看原文对这个问题很感兴趣
