AWR 设计腔体滤波器问题

05-08

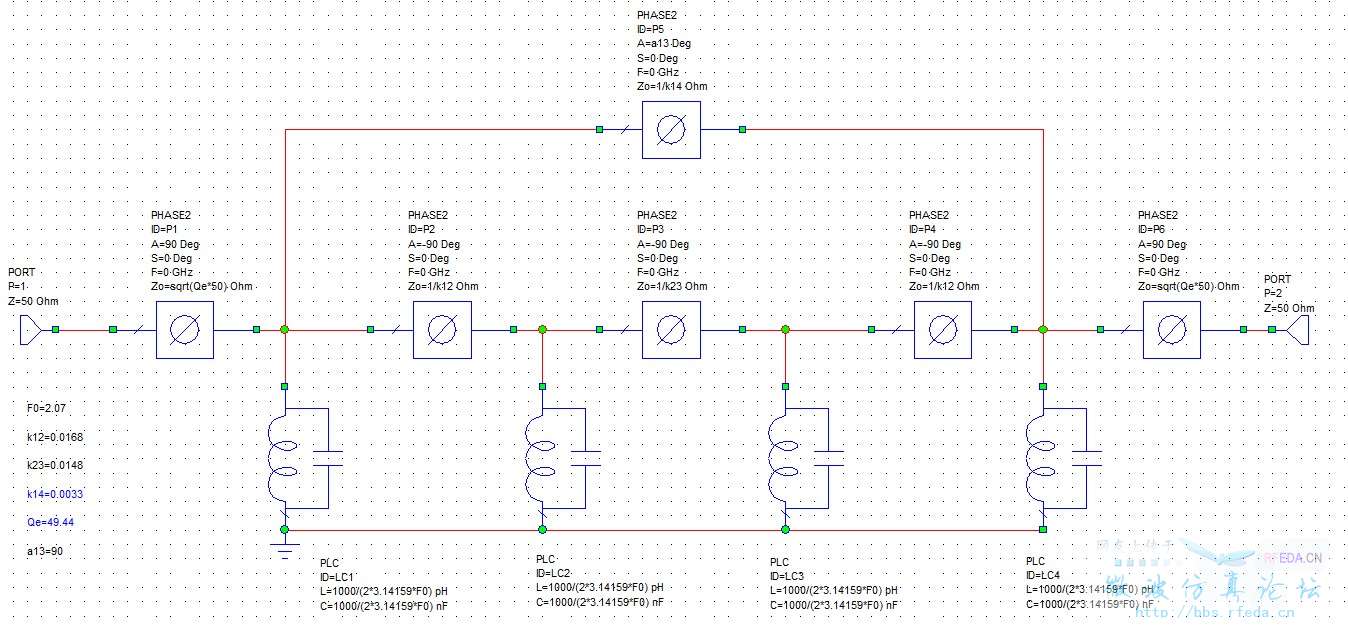

我最近在设计腔体滤波器。可是有几个基本的问题没清楚，问题可能比较幼稚，不好意思，请指教，谢谢
1；port 1 与腔体1之间的移相器的阻抗为什么是 Z0=sqrt(Qe*50)? 怎么计算来的呢?
2；腔体1和2之间移相器的阻抗为什么是 z0=1/k12?
谢谢指导

做腔体的不是用hfss?

同求，顶一个。

是用HFSS，不过我只是用AWR先优化一下耦合系数，还有腔体节数的选取
请小编指点，谢谢

无源器件我也不熟悉，不能害人。天线问题还凑合

待求高手回答。

顶起请哪位帮个忙谢谢

谢谢小编分享?

小编的LC值是怎么确定的呢?如果按公式谐振在f0，L*C是确定的，那你怎么分别确定L、c呢?

小编是怎么建模的?

帮顶我也想知道
不知我一直就是这样做的，没有搞清楚为啥这样做
