请问如何用ADS仿真单个腔体的储能？

05-08

请问如何用ADS仿真单个腔体的储能?先谢了。

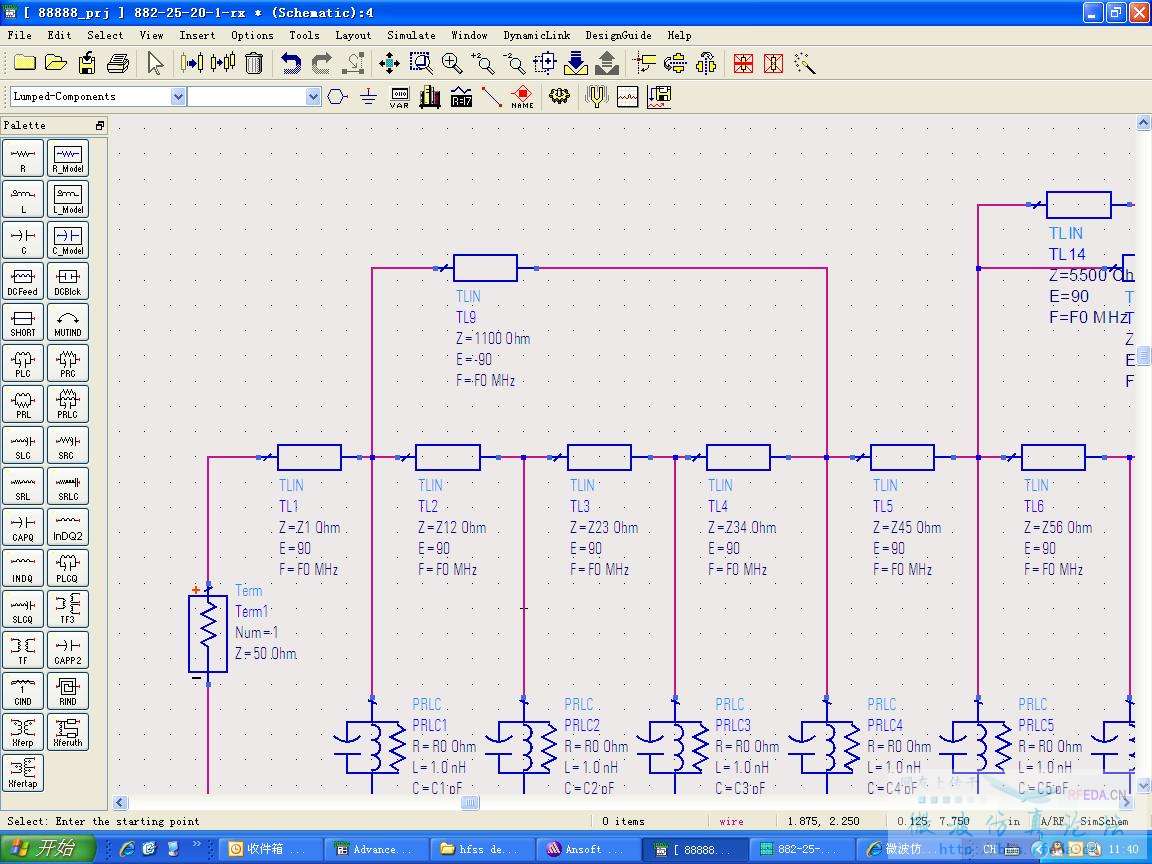

如下图，仿真带通滤波器，请问应该怎样设置?

可以仿真的

这是ADS仿真的

很多软件都可以呀

我是来学习，完全不懂，但是努力学习中

用AC仿真器仿真，加V_AC电压，在每个腔设置个节点，每个节点的储能或者承受的电压就是单腔能承受功率的一个参数

来学习下，刚接触，有详细点的每一步设置步骤吗?

你目前是才开始做滤波器设计还是做其他方面的产品?
如果有兴趣交流的话可以加我QQ

http://bbs.rfeda.cn/read.php?tid=75510
有个相似的帖子

请问是怎样设置的啊?

积极参与论坛交流，欢迎继续参与本贴交流！

AC仿真器仿真，加V_AC电压，在每个腔设置个节点，每个节点的储能或者承受的电压就是单腔能承受功率的一个参数 .

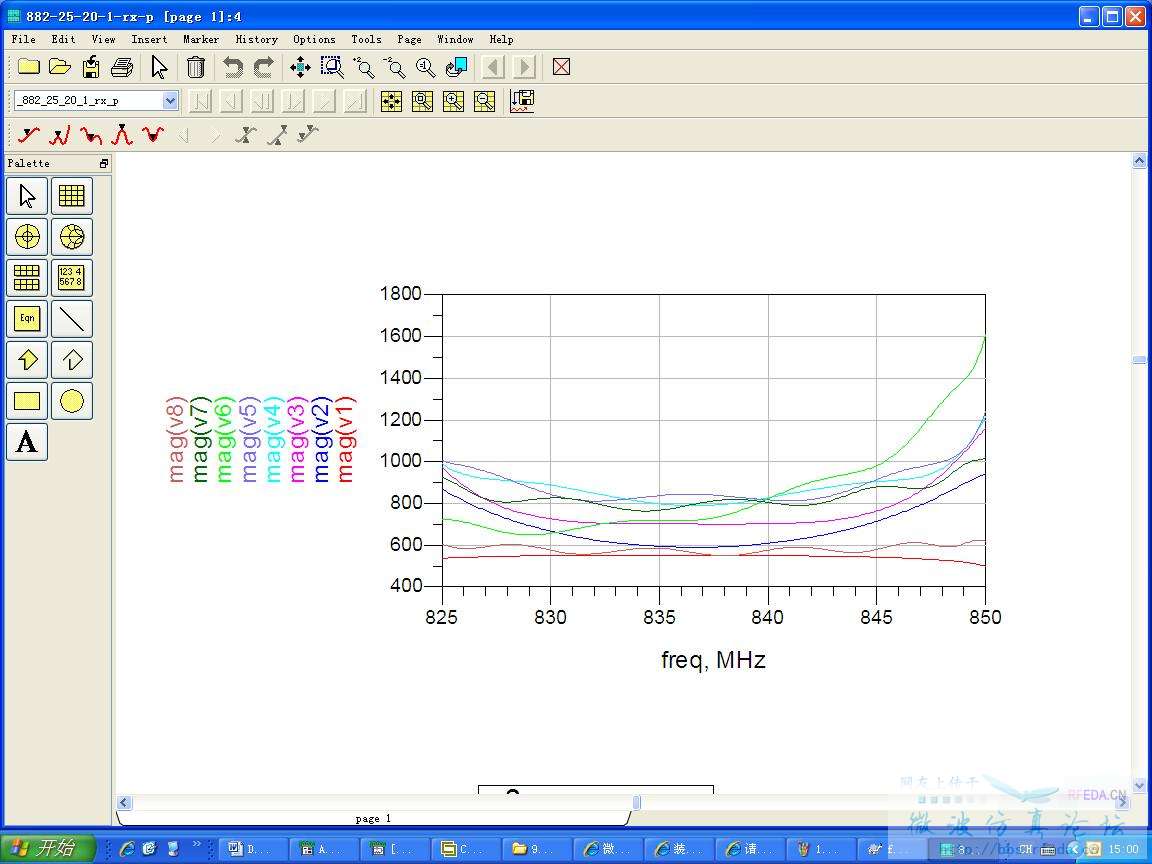

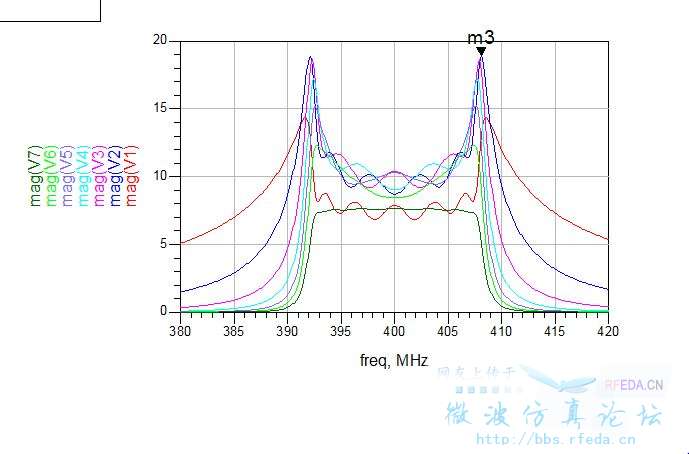

结果如下：

AC仿真器仿真，加V_AC电压，在每个腔设置个节点，每个节点的储能或者承受的电压就是单腔能承受功率的一个参数

你好：帮忙看下，你仿真的结果图和我的图片比较，有区别吗?感觉表示的意思不一样啊。

请问应该怎样设置?

请问下各位大大，各个节点加多少电压呢
