spectre仿真LNA遇到的一个小问题
05-08

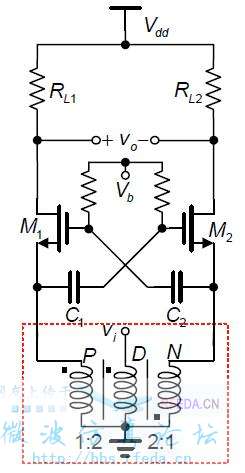

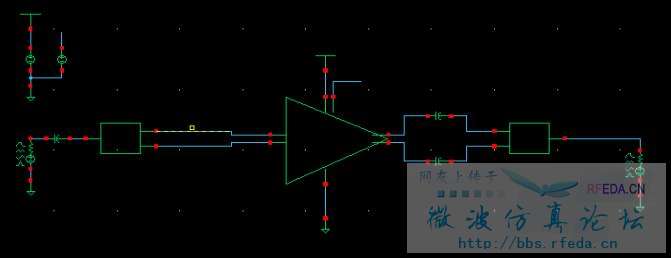

我设计了一个差分LNA，用balun实现平衡变换，输出也用了一个balun变换成单端，然后接port输出。LNA是CG结构的，我直接将两个输入管的源端连接到balun的差分端。balun设置的50 ohm阻抗，LNA电路我也反复检查过没问题，但用spectre仿真时，做SP分析，看S21，增益始终与我计算值差距很大，只有-0.2dB左右，S11匹配也不好，只有-5dB左右。我检查了好久，一直无法找到问题所在。
我在想，是不是Spectre里，从RFlib库里调用的balun无法提供直流通路?因为实际的balun应该有gnd引脚的，但是spectre库的里balun只有三个端口，一个单端和两个差分，没有gnd。但仿真后又觉得spectre里的balun难道默认包含了gnd引脚?这是一个疑问。

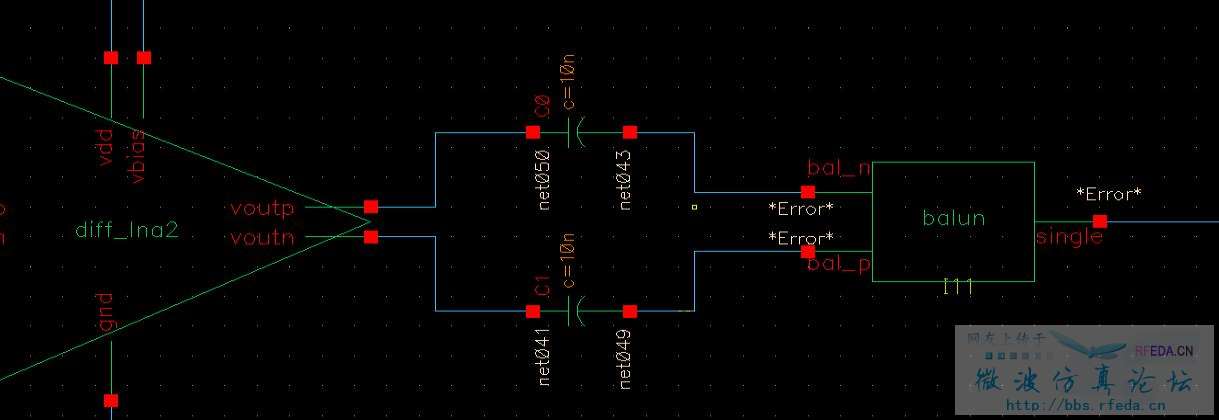

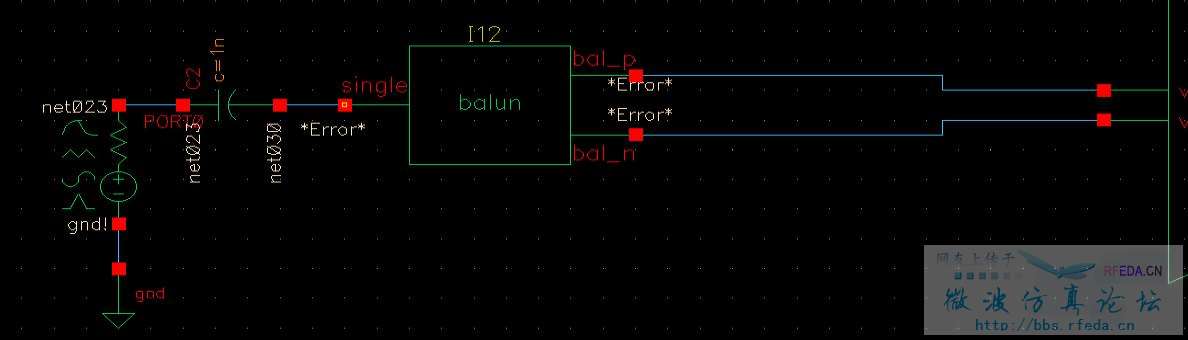

我连续做了sp和dc两个仿真，仿真后的outlog中说“No DC path from node XXX to grond ”。而且还有error标识，如下图，我想请教一下有知道的朋友，这种情况代表什么呢?是我的设置有错误吗?是不是我选的balun不对?还是其他什么原因呢?实在搞不懂了，请教各位朋友指点一下，十分感谢！
我在想，是不是Spectre里，从RFlib库里调用的balun无法提供直流通路?因为实际的balun应该有gnd引脚的，但是spectre库的里balun只有三个端口，一个单端和两个差分，没有gnd。但仿真后又觉得spectre里的balun难道默认包含了gnd引脚?这是一个疑问。
我连续做了sp和dc两个仿真，仿真后的outlog中说“No DC path from node XXX to grond ”。而且还有error标识，如下图，我想请教一下有知道的朋友，这种情况代表什么呢?是我的设置有错误吗?是不是我选的balun不对?还是其他什么原因呢?实在搞不懂了，请教各位朋友指点一下，十分感谢！
为啥没人帮我解答一下呢
内容来自[新鲜事]
dingding again
唉，都是有人看，没人回答的，论坛看来人气不足啊
是论坛人气不足?还是我的帖子难度太高?不会吧
