新人求助 关于微带双工器隔离度调法
05-08
刚刚接触微波仿真 做一个微带双工器 通带中心分别在1.95GHz和2.15GHz。

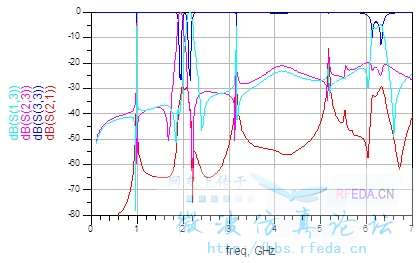

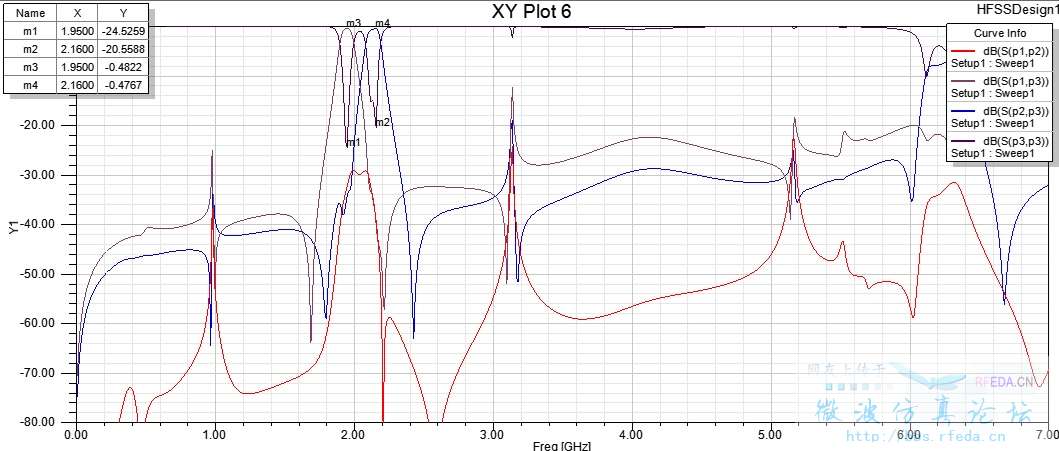

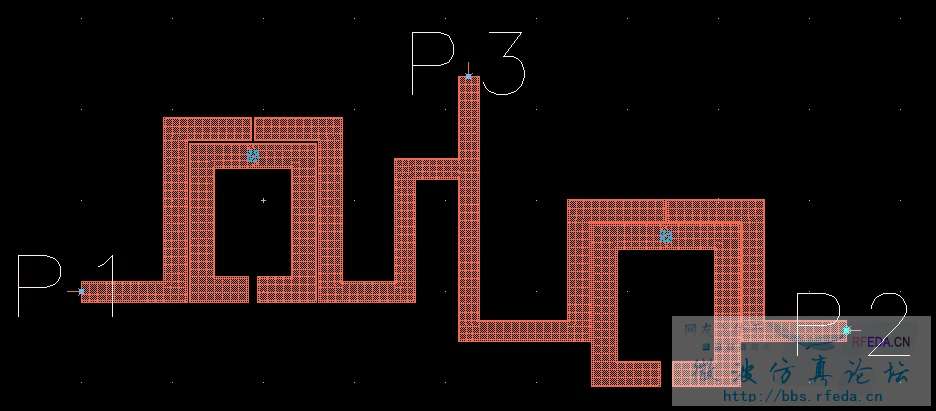

开始是在ADS中仿的,看结果不错就用HFSS验证了一下,有些区别,但通过调节耦合度和一些尺寸基本能和ADS结果一致。具体的版图和ADS\HFSS仿真结果在附件中。
现在的主要问题是隔离度,也就是图中的S12曲线,我希望隔离度最好能达到-40dB(至少在2GHz附近),但是感觉调单个滤波器的参数或者调中间T型接口的尺寸都没什么效果,
有点没有方向了。
还请坛中高人出手相助!感激涕零!
开始是在ADS中仿的,看结果不错就用HFSS验证了一下,有些区别,但通过调节耦合度和一些尺寸基本能和ADS结果一致。具体的版图和ADS\HFSS仿真结果在附件中。
现在的主要问题是隔离度,也就是图中的S12曲线,我希望隔离度最好能达到-40dB(至少在2GHz附近),但是感觉调单个滤波器的参数或者调中间T型接口的尺寸都没什么效果,
有点没有方向了。
还请坛中高人出手相助!感激涕零!
附件在哪呢?
附件在哪呢?
