巴伦是否该双向匹配阻抗?
05-08
在本电路如下图所示中,巴伦的作用是将差分信号转换为单端信号,并且将信号传送至天线,由天线辐射出去。
[upload=3]

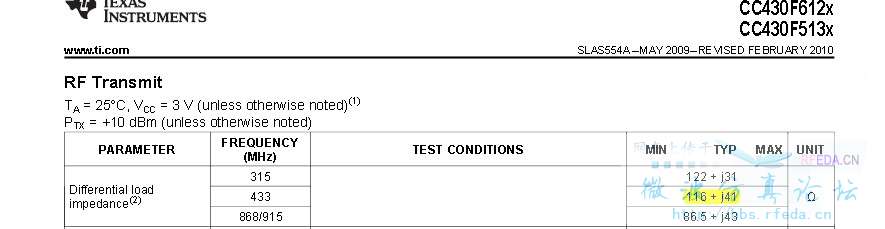

根据数据手册,在433M,在典型环境下,芯片的输出阻抗为116 + j41,如下图所示:

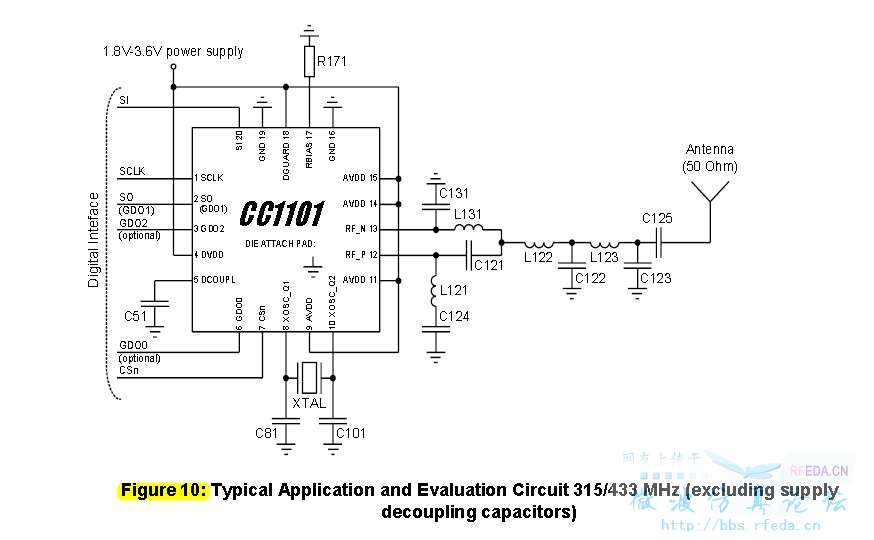

图中,由c131,L131,c121,L121,c124构成巴伦的结构,按照我的理解,这个巴伦需要同时匹配芯片的输出阻抗和天线的阻抗,即
从芯片往巴伦看,匹配好的巴伦和天线的阻抗应该是116 -j41,从天线往巴伦看,匹配好的阻抗是50欧姆。 此时系统效率最大。
请问我的理解是否有误?
谢谢!
只要匹配其中的一个,另一个就会自动被匹配好,是这样吗?
[upload=3]
根据数据手册,在433M,在典型环境下,芯片的输出阻抗为116 + j41,如下图所示:
图中,由c131,L131,c121,L121,c124构成巴伦的结构,按照我的理解,这个巴伦需要同时匹配芯片的输出阻抗和天线的阻抗,即
从芯片往巴伦看,匹配好的巴伦和天线的阻抗应该是116 -j41,从天线往巴伦看,匹配好的阻抗是50欧姆。 此时系统效率最大。
请问我的理解是否有误?
谢谢!
我觉得,你的匹配目标是正确的。
就我理解,如果设计一个二端口的无源匹配网络 使任何一端的端口看进去是共轭匹配的话,那么在另外一个端口看去自动也会是共轭匹配的。
所以设计的时候只用考虑一个方向,不用两边都看。(前提是你设计的时候放的端口阻抗和实际使用时的保持一致)
比如你这里可以令负载值为116 + j41,然后再设计这个匹配网络,使经过匹配网络后的阻抗变为50ohm,那你的设计就算完成了。
你反向检查会发现,如果负载为50ohm,你再用这个匹配网络(跟刚才的接法相反),会在匹配网络输出端得到116 - j41。
就是说一端匹配后,另一端就自动被匹配好了,是这样吗?

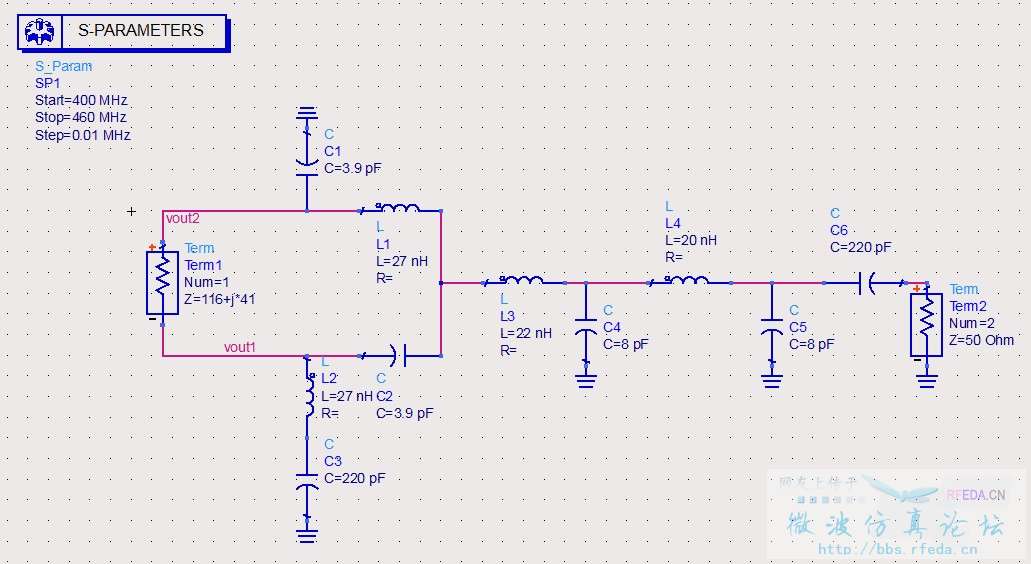

见下图:
斯密斯圆图如下:
只要匹配其中的一个,另一个就会自动被匹配好,是这样吗?
我觉得是这样的
这个规格书我看过。TI的下面给出匹配网络的参数。
不过我用的2510......
按照规格书上来匹配。感觉您理解的。
