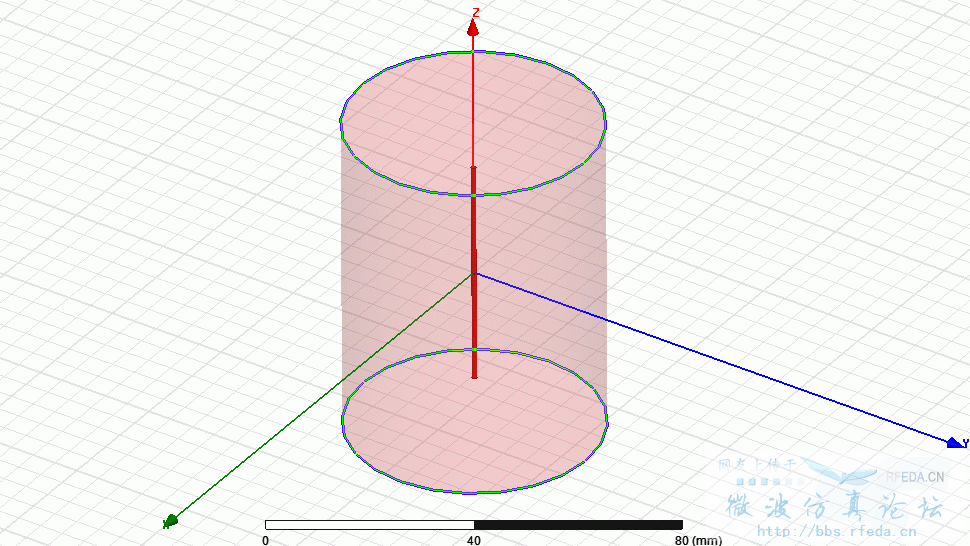

hfss 偶极子或对称振子，H面 ，失真
05-08

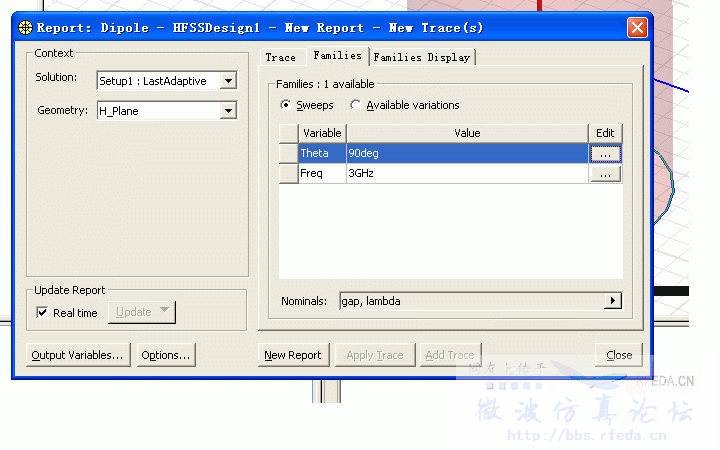

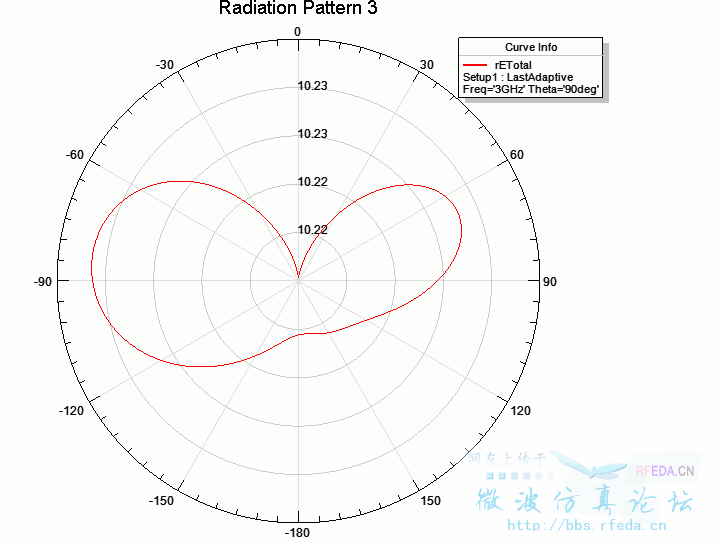

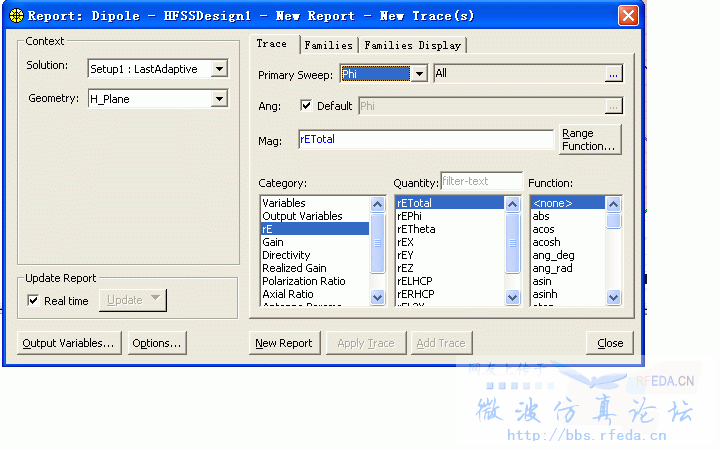

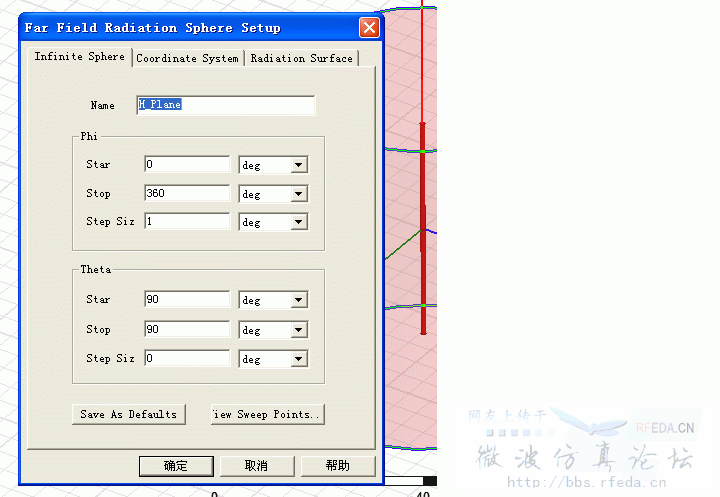

H面方向图，理论上上一个是个等值，极坐标是个圆，但是画出来是个非圆，为什么?请各位指教！应该怎么设置?
这已经很圆了，你看红线的范围其实是从10.22——10.23的，变化很小了。你只要将坐标的刻度改大就会看到一个圆了。
楼上分析得对，是比例问题
你把坐标范围的下限由现在的10.2dB左右改为-10dB之后，你会发现你的方向图很圆
新手一个，求问怎么修改那坐标范围啊?
