帮忙看下desigher设计的发夹型滤波器出什么问题了
05-08
哪位帮忙看下这个用designer设计的发夹型滤波器是什么问题，怎么仿真出来的结果完全不对呢?具体情况如下图所示，谢谢。

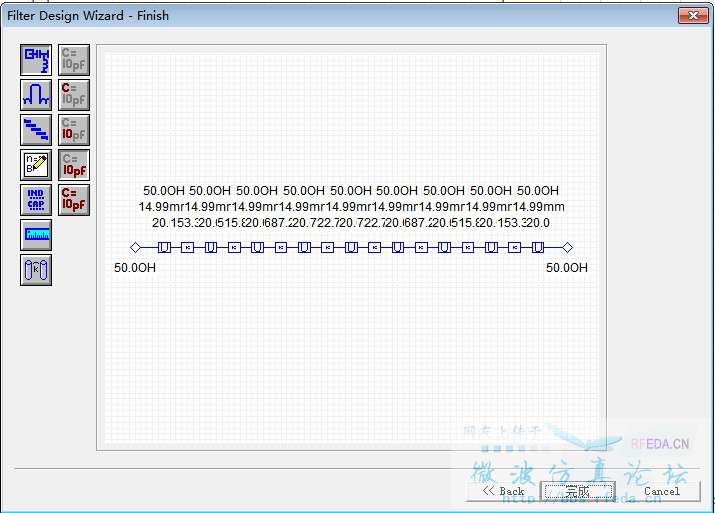

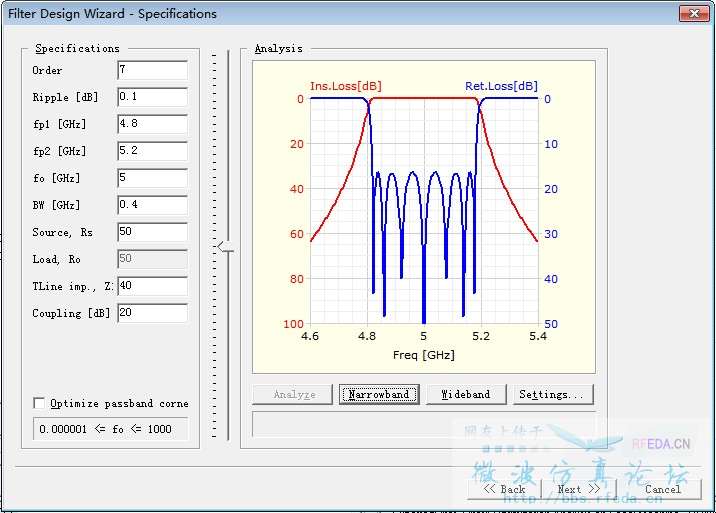

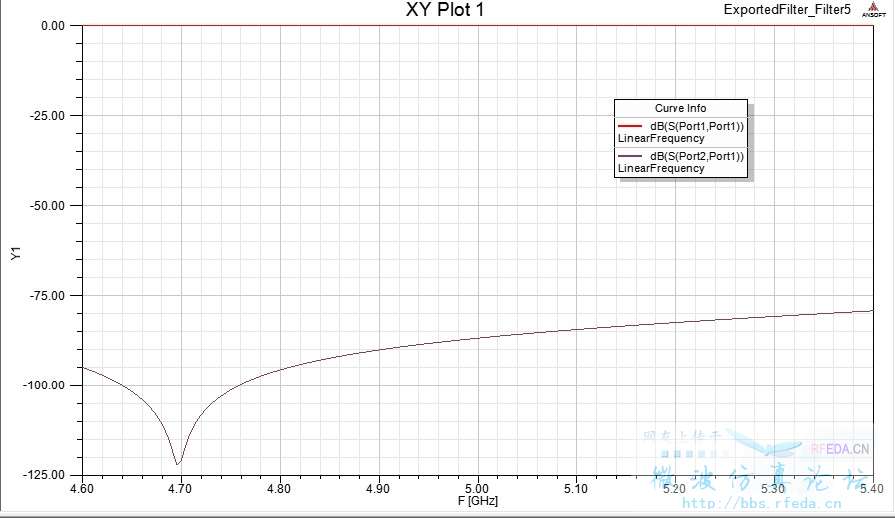

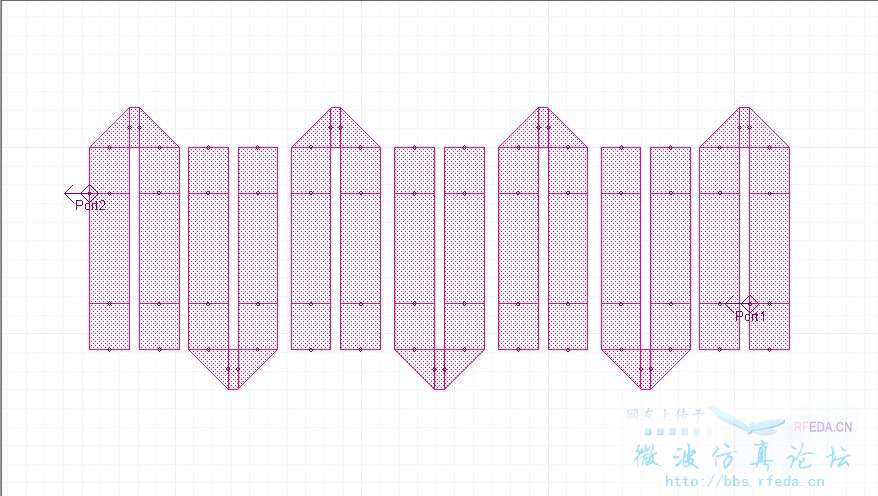

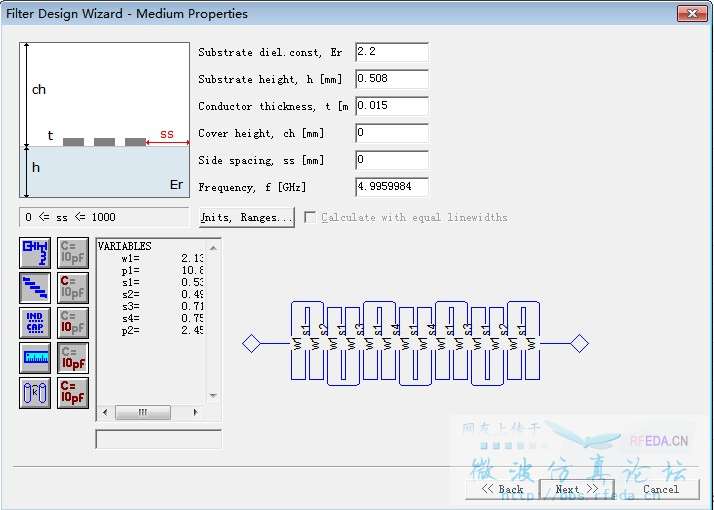

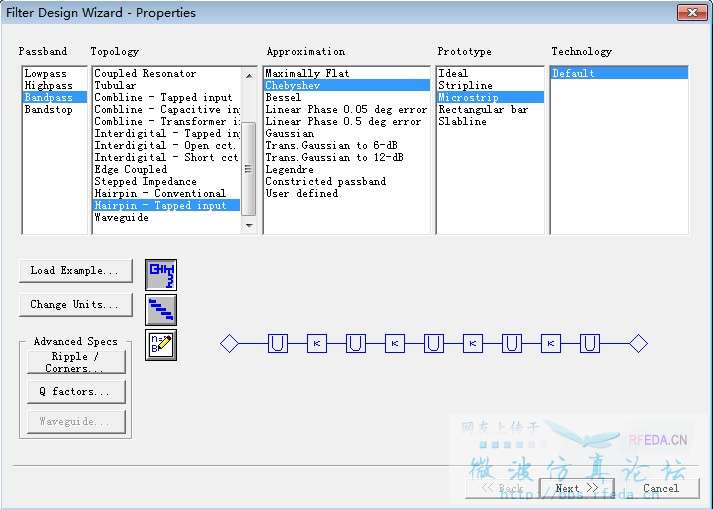

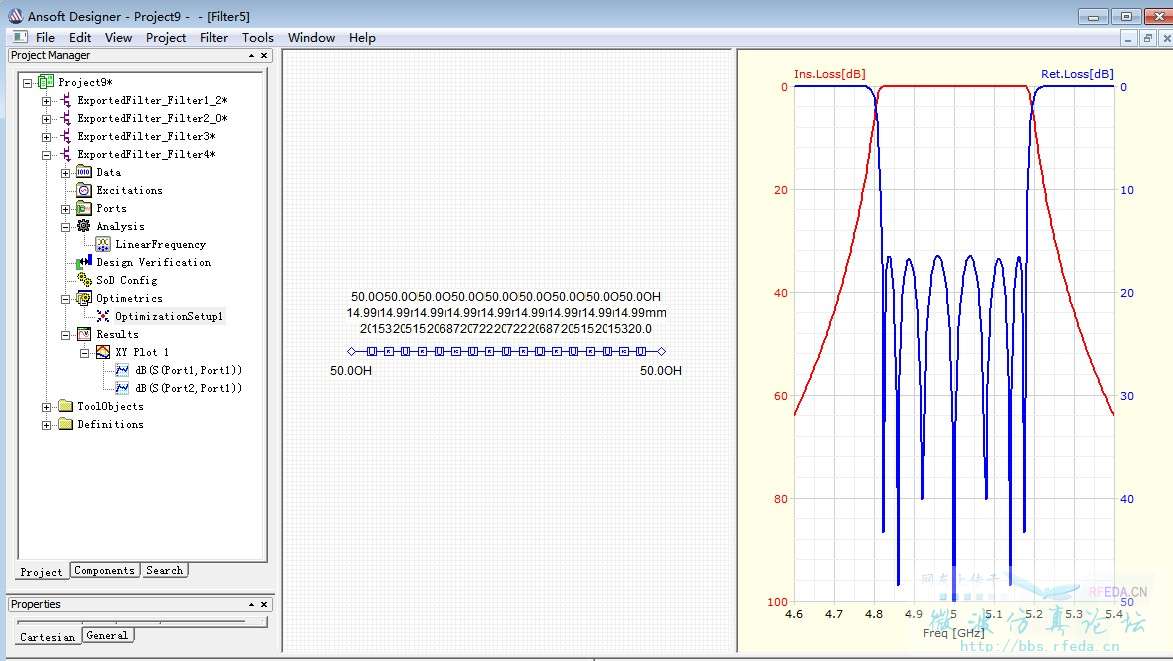

设计顺序按照图片的1-7排序，麻烦帮忙看看，是什么原因，导致出现图片7所示的结果。
![]()
![]()
![]()
![]()
![]()
![]()
设计顺序按照图片的1-7排序，麻烦帮忙看看，是什么原因，导致出现图片7所示的结果。
