hfss中贴片天线外接50欧姆终端阻抗的问题
05-08

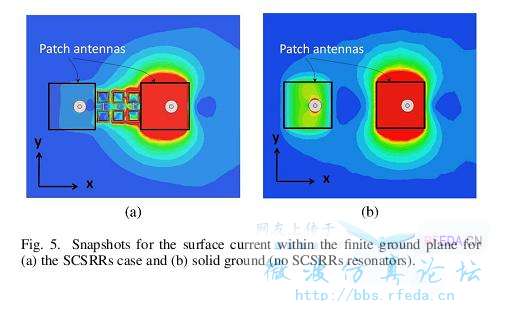

一篇论文讲的是两个贴片天线之间加左手材料降低二者的互耦，最后验证效果，采用的方法是：一个天线正常激励，另一个 is terminated with a 50 impedance,然后分别看加和不加左手材料，基板上的场分布，也就是加激励的天线对另外一个的影响。上面这句英文我不太理解，不知是不是外接50欧姆终端阻抗的意思，因此请问各位大大，这句英文啥意思，hfss如何实现?
同轴线特征阻抗是跟内外导体半径成比例的。
我理解文中是希望第二端口没有反射即可，所以你同轴线特征阻抗最好是50ohm，这样配上你端口50ohm，就可以了。
我用的是13，应该是你说的那个意思。
我觉得你理解没有问题啊。
is terminated with a 50 impedance, 就是外接50ohm终端阻抗的意思
HFSS里面如果你同轴是画的50ohm特征阻抗的，你就完全可以给2个天线分别画各自的port，
要看你那张图的效果就只开一个port的激励，
或者直接看S21来看互耦
只开一个端口激励如何实现啊?同轴的阻抗设置是把他设为集总端口时设定的，是50欧姆，设为集总端口不就是被激励了吗?如果不设集总端口，那同轴的阻抗啥时候设置啊?

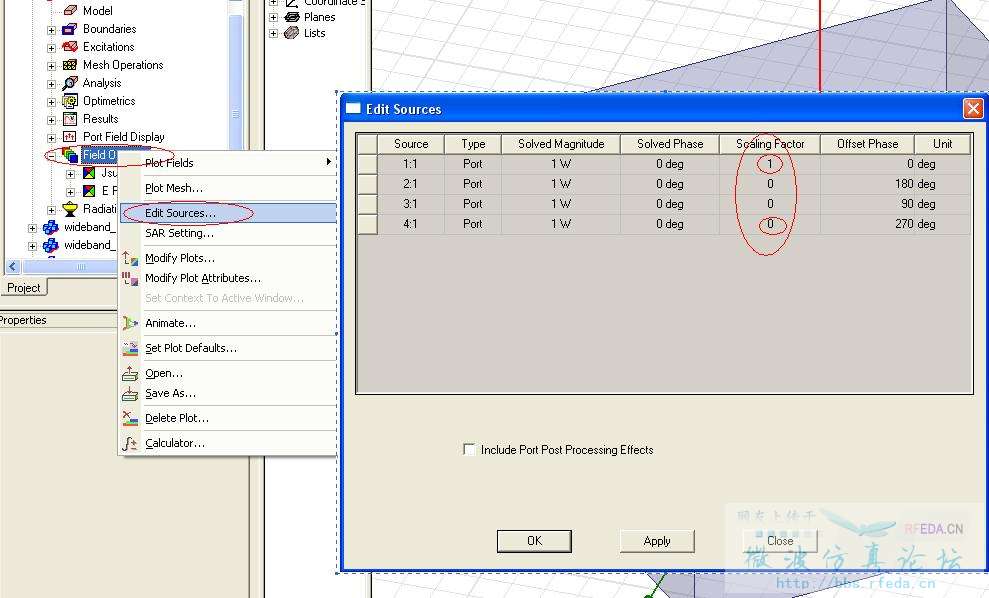

HFSS多端口相关激励 在 edit source 里面设置，如图
同轴线特征阻抗是跟内外导体半径成比例的。
我理解文中是希望第二端口没有反射即可，所以你同轴线特征阻抗最好是50ohm，这样配上你端口50ohm，就可以了。
大牛，我用的hfss14，里面没有scaling factor 这一栏。
可以这样理解吗，如果两个端口都激励的话，幅度值都设为1W，只激励1号端口的话，就把2:1那一行的幅度值设为0，
多谢热心大牛
