一段同轴传输线的S11S21的问题

05-08

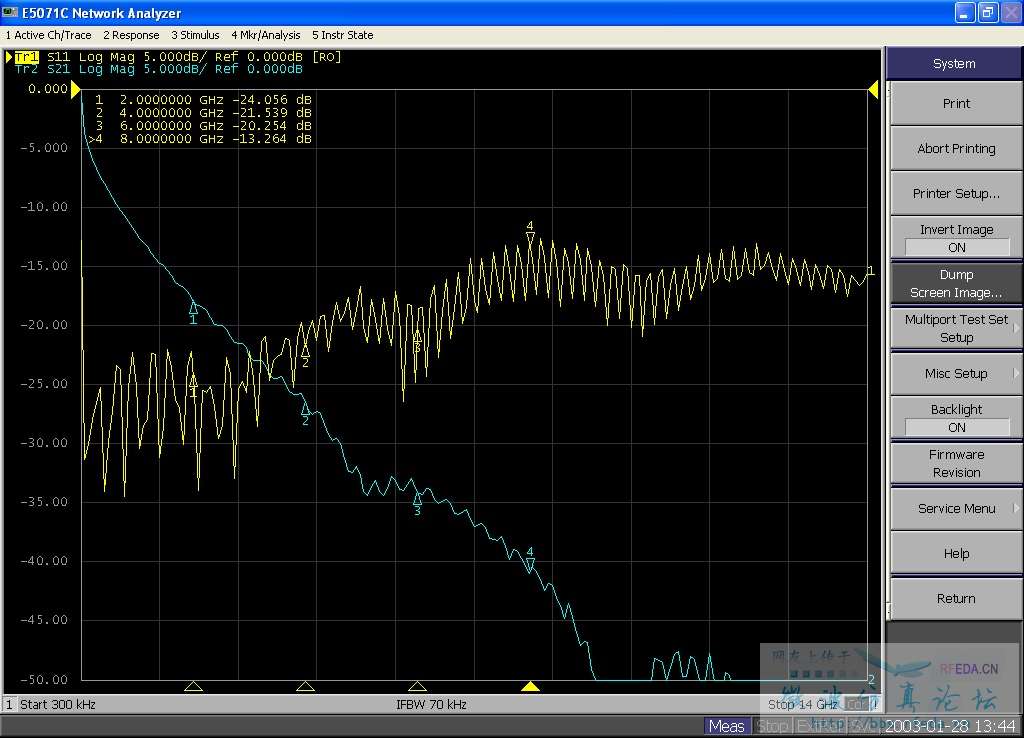

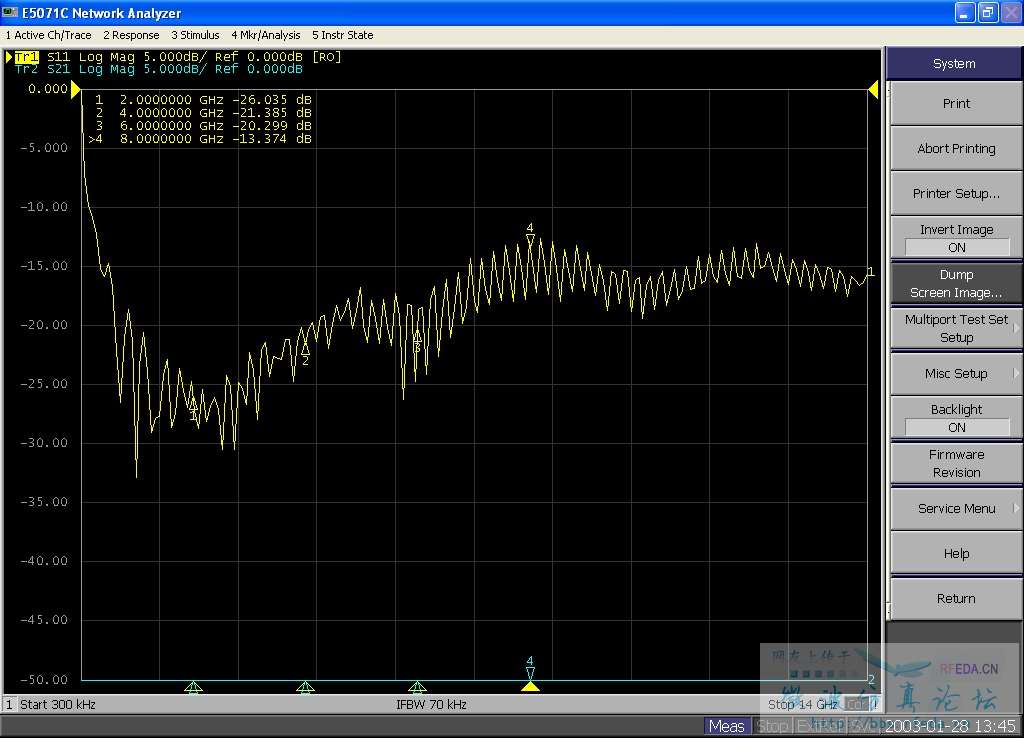

三个图分别是端口1端口2开路；端口1接上传输线，端口2开路；端口1端口2接传输线
请问这断传输线正不正常?S11反射明明很小，S21却很差劲，这个传输线是不是表现了天线的性质啊，还是怎么回事?

确实有问题

这段传输线有点长的就是，应该有1米多。中心轴线的电阻是3欧姆，用万用表测的，有谁碰到过这种事情啊

你查下你这个传输线的单位长度损耗是多少，很可能是由于长度太长导致信号都被损耗了。

假设是损耗过大的话如果用放大器的话原来的信号能完整的传过来吗

线有问题，一米长的线怎么可能有3欧姆的电阻！你的线有多粗?检查一下线的泄漏情况。

线很细，不是常见的线，泄露是指什么?不过这根线是嵌在机子里面的，外观看着没有任何的问题...这根线直接接到port1，S11就成那个样子，是不是说这跟天线一个样子了，另外用放大器能不能补偿这个衰减呢?

线细也不可能那么大的插损，如果那么大的插损，还怎么用呢?从你的图上可以看出：二端口接传输线和开路对反射几乎没有什么影响，这是不符合常理的。你的第二个图中，传输线的另一端是悬空的?有没有接任何负载之类的?如果没有接任何负载，从图中看，反射系数还是很小的，说明匹配不错，几乎达到了接匹配负载时的匹配程度，这有两种可能，一种是，线内有负载，所以在你二口再接负载时，对驻波基本没有影响；二是，就是像天线，辐射出去了，你应该知道有一种电缆，名字就叫泄漏电缆，就是当作天线用的。

非常感谢，对，第二个图中，传输线的另一端是悬空的，线内的电阻我测了一下是3欧姆，现在如果我想接一个功率放大器，这个能不能把损耗补偿回来，另外如果接放大器的话，使用矢量网络分析仪的时候应注意哪些问题呢?

这就要看你的放大器输出功率有多大了，一般测量矢网接收机功率大了会出现压缩问题

不懂，但是帮你顶顶顶顶顶顶顶顶顶

呵呵我看还是换一根好线先试试好了这根线没有再利用价值

图呢。
