关于矩形微带天线的两个问题

05-08
1 矩形微带天线的长宽为什么一般都比理论的计算值要小呢。

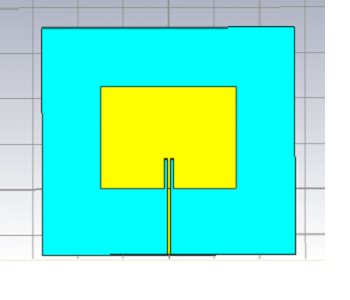

2 如图所示的开槽线是为了达到阻抗匹配的么?这样开槽的原因是什么?
希望各位老师能够给予详细的解释,需要答辩用的。谢谢。


1. 理论上是二分之一波长谐振,实际上贴片边缘往外扩展一点的区域是切向电流作用的区域,应该以这个区域中心的位置计算长度,这样实际的贴片是不到二分之一波长的;
2. 因为在矩形贴片上,不同的馈电点,输入阻抗不同,馈线是50欧姆,要在贴片上找到输入阻抗为50欧姆的点,这个点不在边上,因此要开个槽把馈线深入进去;如果用同轴馈,就不用开槽了。
