ATF34143稳定性问题

05-08

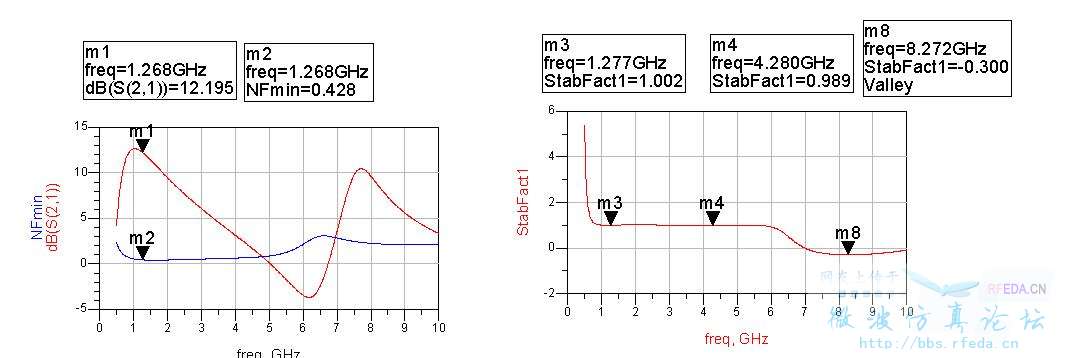

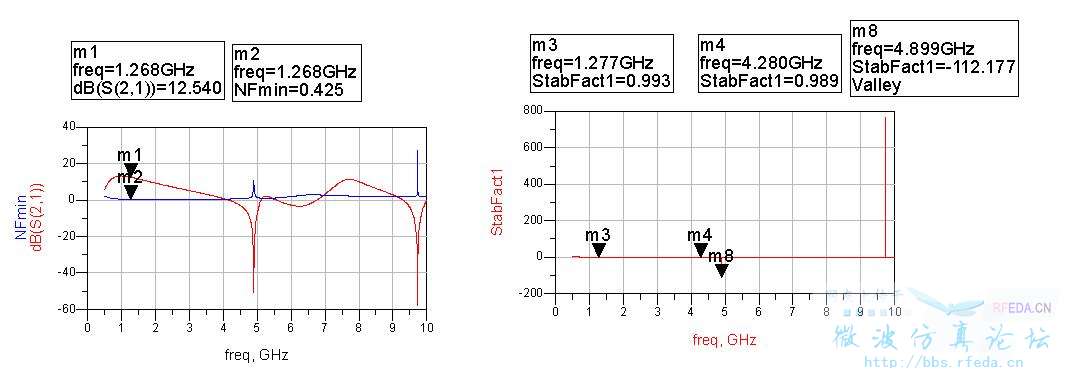

最近用ATF34143仿了个低噪放第一级。但稳定性很难在010G内都大于1。
请问:
   1,怎样才算稳定了?我只用于2G以内。
   2,Vds馈电通过绕线电感和1/4波长线有什么不一样?



  • 一般来说,S21降到啊0dB以下,电路就不易起振了,看稳定性就看DC到这个频点。
    另外Stabfact1=1.005时,在圆图上看仍然有潜在不稳定区,最好能弄到1.1以上。
    绕线电感和1/4波长线原理上一样,在低频用电感就行,1/4波长线太长了。

    貌似有不稳定因素,加个去耦合电容(100平F)试试。
