滤波器仿真优化问题
05-08

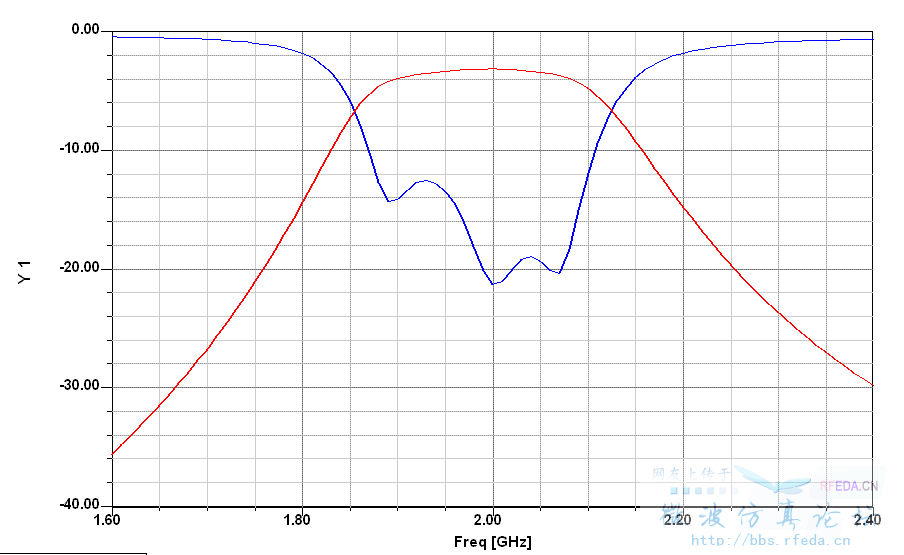

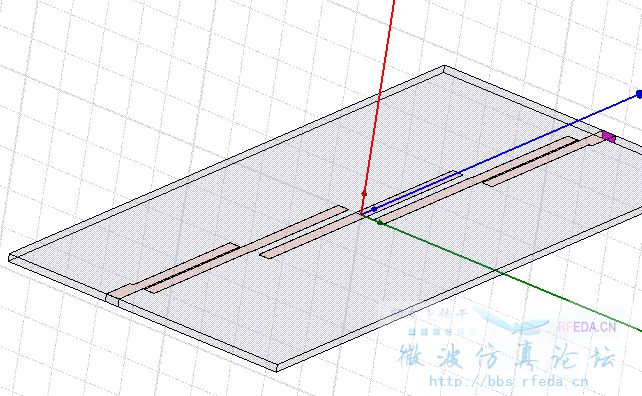

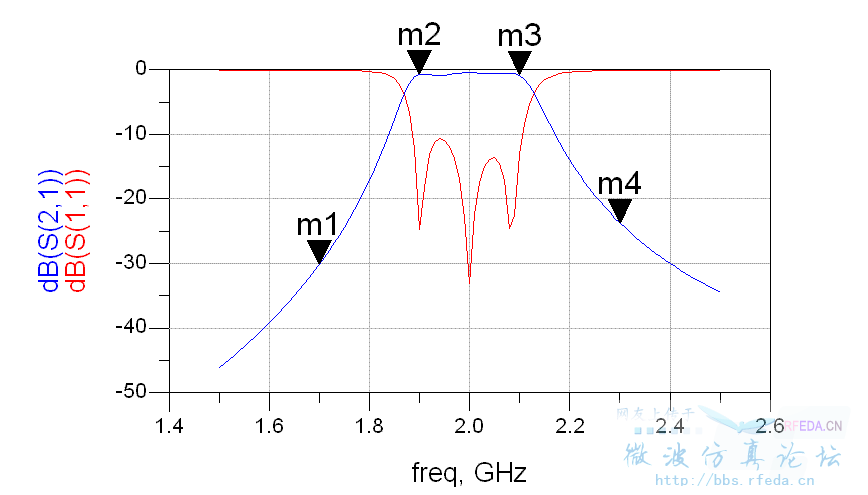

仿真微带滤波器时，先用ADS计算出了微带线的参数，仿真得到曲线（附件截图8），但是在HFSS里S21曲线很差（附件截图7），查看了下史密斯原图（截图5）貌似是由于不匹配造成的，HFSS模型如附件截图6所示，请问我应该继续优化哪些参数，谢谢了！
S21比较大，应该是微带线的损耗比较大引起的，同时反射比较大的话s21也会比较大，你要继续优化的话就需要对耦合线的间距，耦合线的长度以及出入输出的匹配进行优化
谢谢呵继续优化一下
