designer中的system仿真问题

05-08

我从hfss中导出了s2p文件，然后想用designer进行时域仿真，得出眼图。

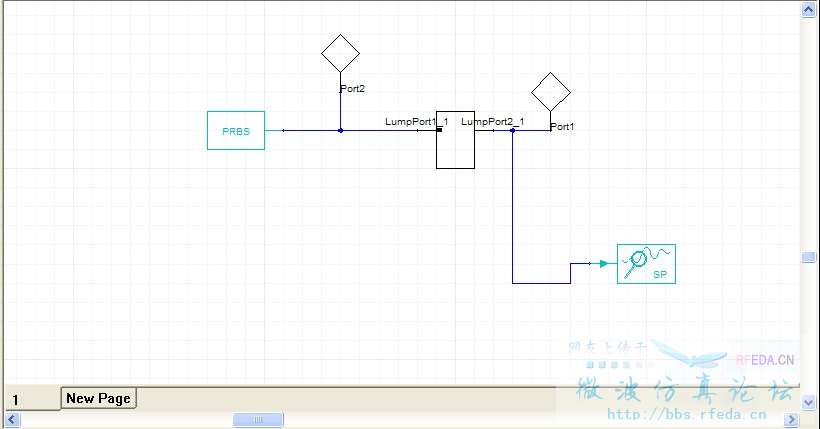

我的原理图是这样的：

然后我通过导入不同的端口模型，分别求出他们的眼图：

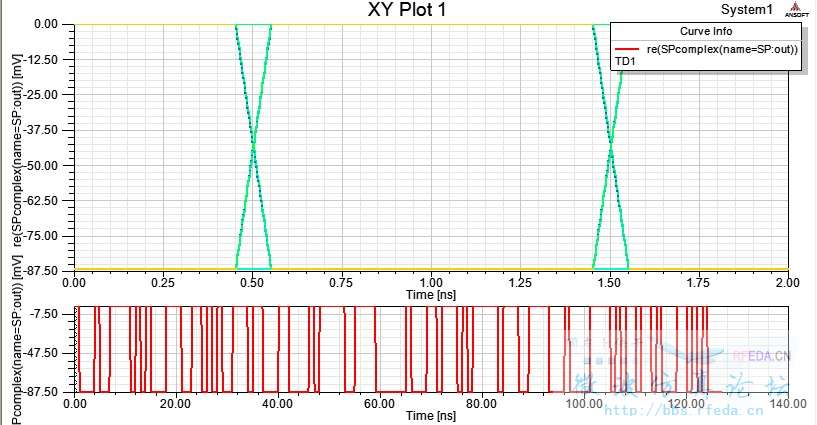

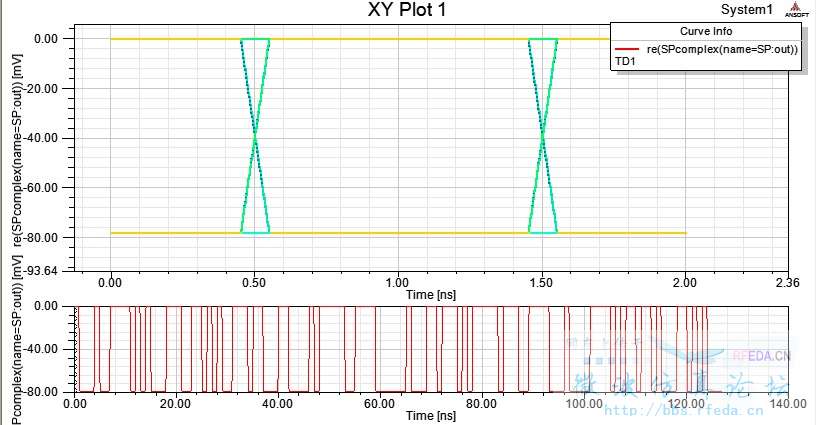

上面的两个眼图是我导入不同的端口文件求出来的。

我想问一下：为什么我的眼图如此规则?都没有电压波动?是不是我的原理图有错误?
我想问一下：为什么我的眼图如此规则?都没有电压波动?是不是我的原理图有错误?

你的问题不明白，不知道是你没有说明白还是我?

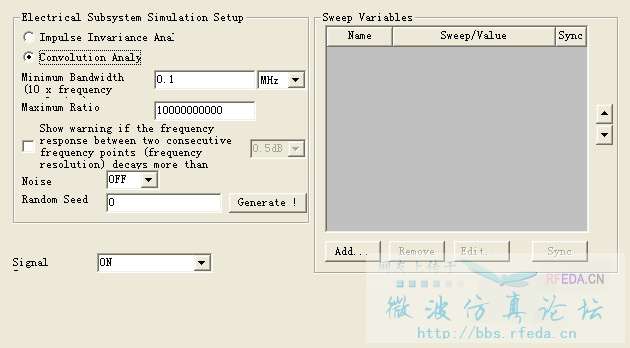

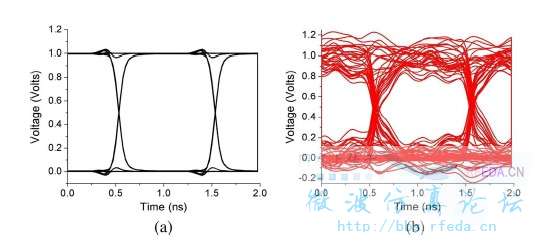

您看见我生成的2个眼图了吧?为什么人家的眼图都有电压波动而我的没ｎｅ　?

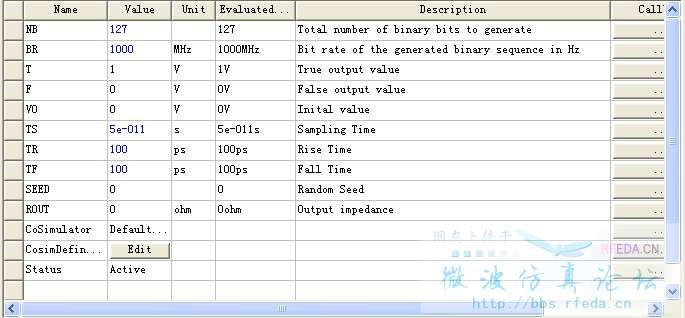

prbs的带宽怎么知道?1ghz的频率，100ps的上升下降沿
