请教根据S11来选择方案的实际应用,以及Z0的一些疑惑
05-08

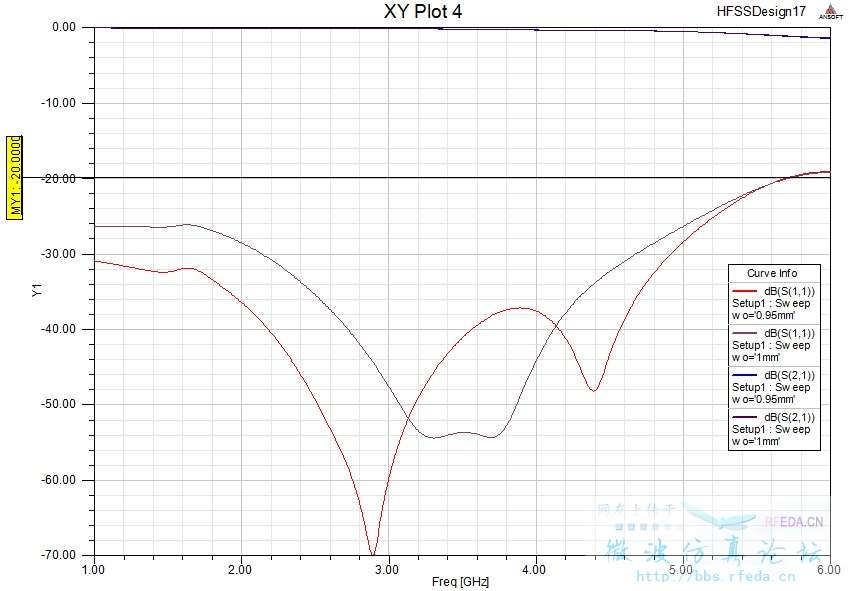

在用PCB做微带传输线,S11图中上面那条线是1mm的宽度,下面那条线是0.95mm的宽度,两条线比较哪个比较好?
实际做实物的时候,0.05mm的差距能不能体现出来?

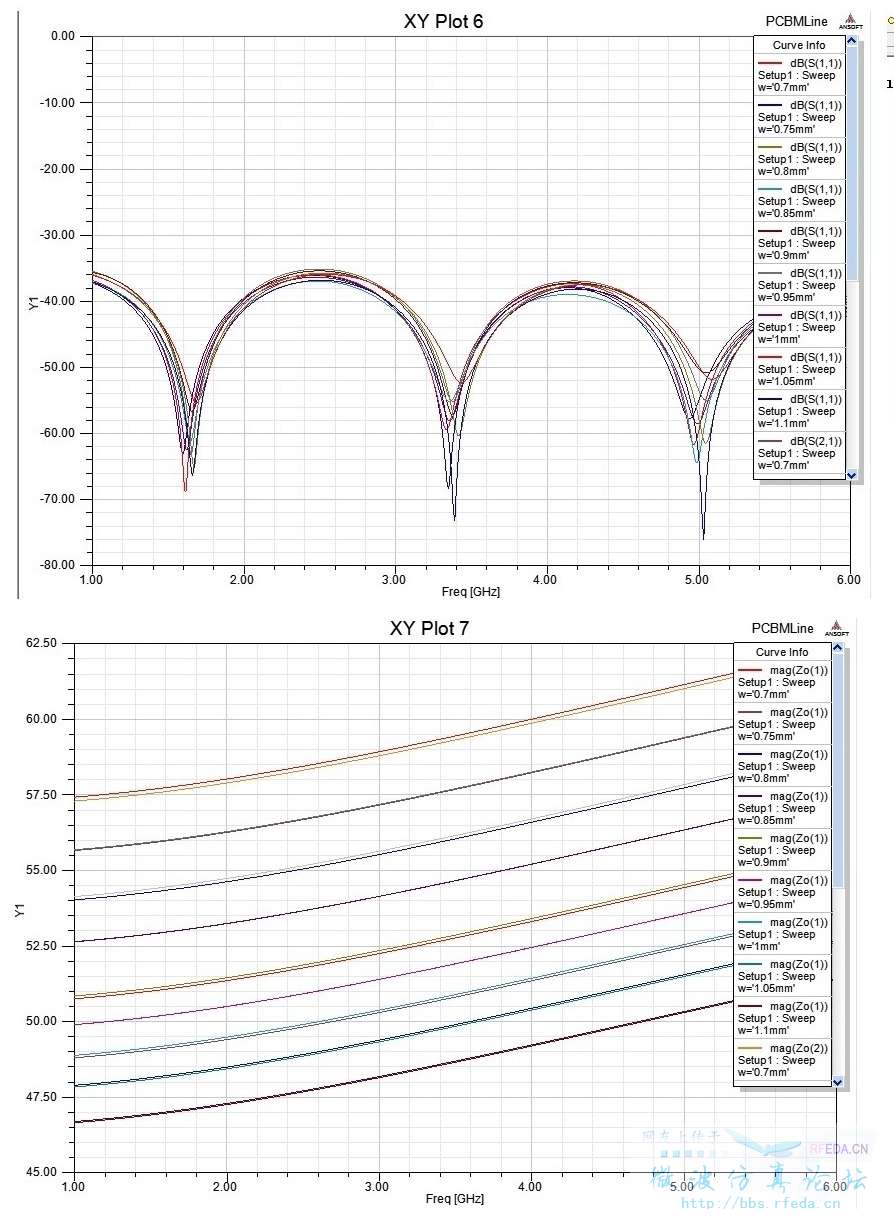

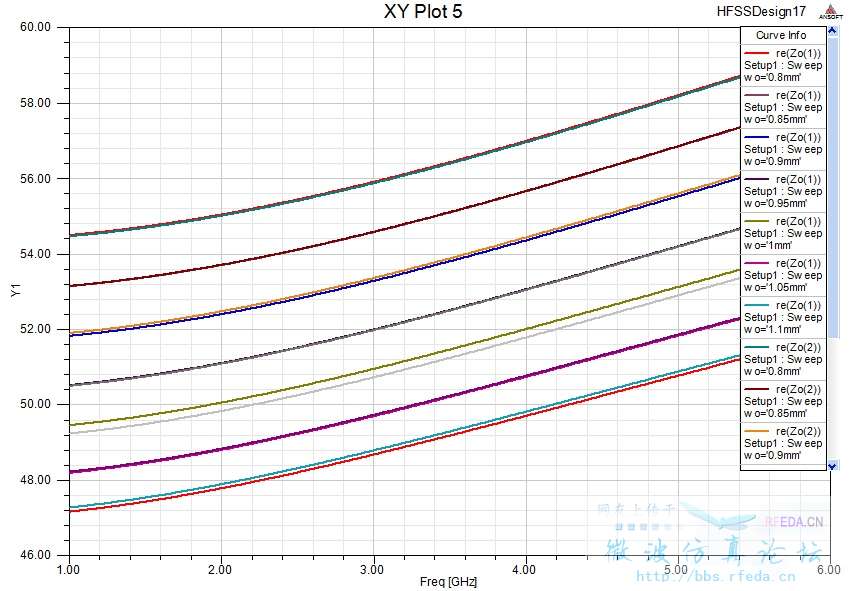

Z0的仿真中,这个是否符合变化规律,仿真结果Z0从48-58之间,S11都在-20dB以下,这个是不是合理?微带宽度从0.8mm-1.1mm都能不错的传输,是否合理?
实际做实物的时候,0.05mm的差距能不能体现出来?
Z0的仿真中,这个是否符合变化规律,仿真结果Z0从48-58之间,S11都在-20dB以下,这个是不是合理?微带宽度从0.8mm-1.1mm都能不错的传输,是否合理?

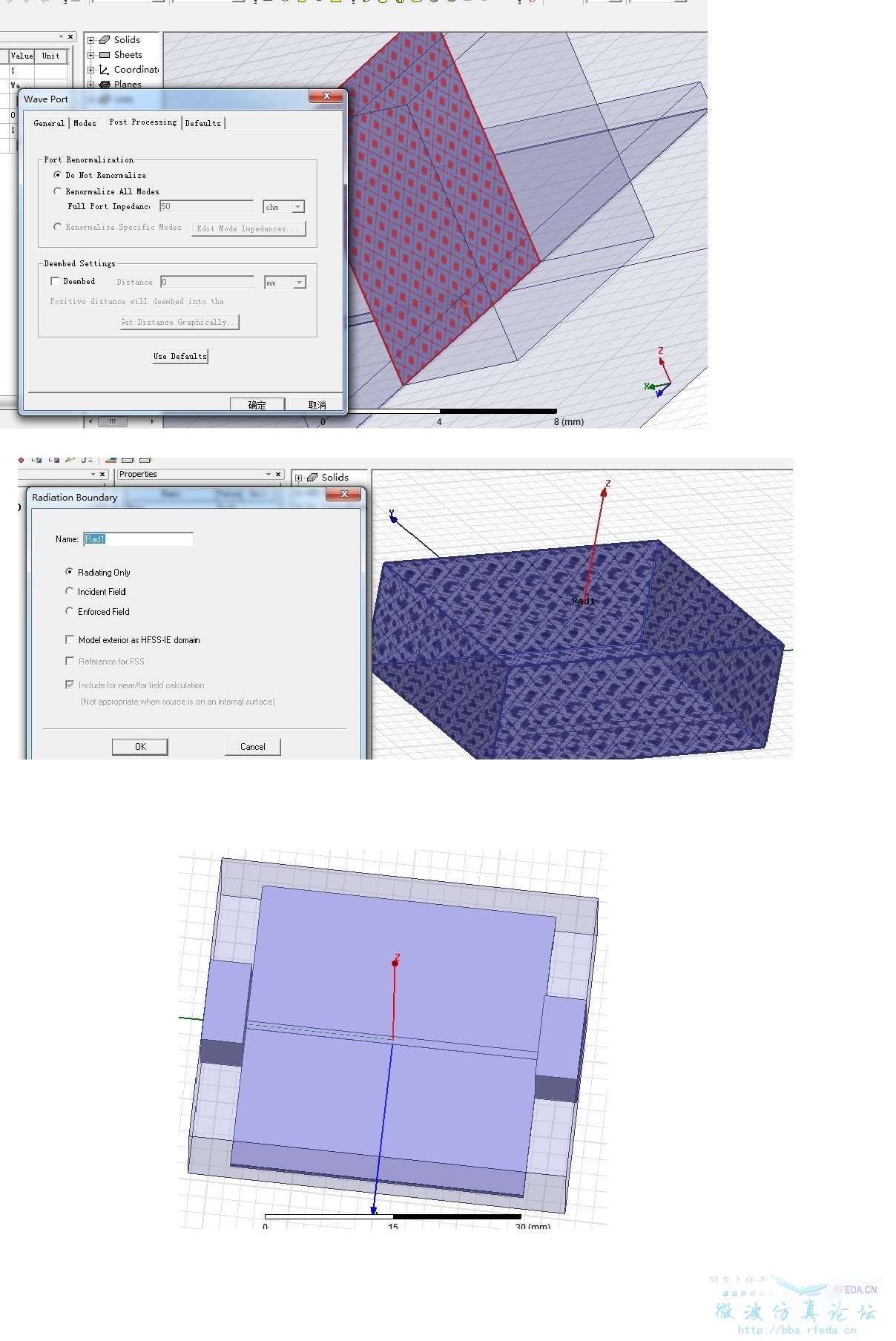

你的仿真设置可能有问题
实际测量的时候2mil能够对阻抗产生影响,但是应该不影响使用.
附件怎样传工程文件啊?还不会弄。
我把截图全弄上来了。
帮忙看看有啥问题。
这次的s11的曲线是正常的,再就是设置端口时归一化到50欧姆
