球形偶极子天线的仿真
05-08

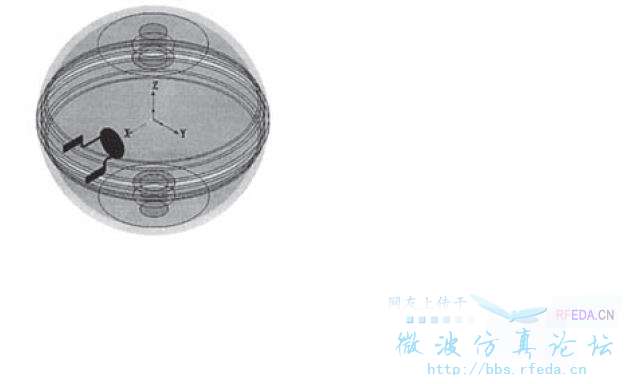

不好意思,是个新手,上传一图,希望各位路过的高手指教一下,不知道这个球形偶极子天线怎么建模还有设置激励。谢谢啦
第一次见到,学习了,希望有人能懂
这是一个用于屏蔽测试的信号源吧,倍频发射,最大频率估计到不了1GHz。
半球用普通PEC就行了,上下两部分用离散源激励即可,里面的电池啊,电路啊啥的都可以忽略不计了,很简单的一个模型嘛!
谢谢3楼。确实是用于屏蔽测试的信号源,不知道里面黑色的部分是什么,还有球形两端的部分是干什么用的,我刚学不久,请见谅。
球型两端是一个连接上下球体的非金属支撑,实际使用中没有它怎么把两个半球固定好啊,不就散架子了嘛,仿真时不用管它,只要画成两个半球悬在哪儿就成。
里面黑色的东西表示激励方式就是电源两极分别接在上半球和下半球上。
遇到高手了,这回受教了。遇到难题再向你讨教,若不嫌弃,我加你qq,我是409824605,谢谢。
不好意思,再具体问一下该怎么设置激励部分?
