ADS低噪声放大器的匹配问题？

05-08

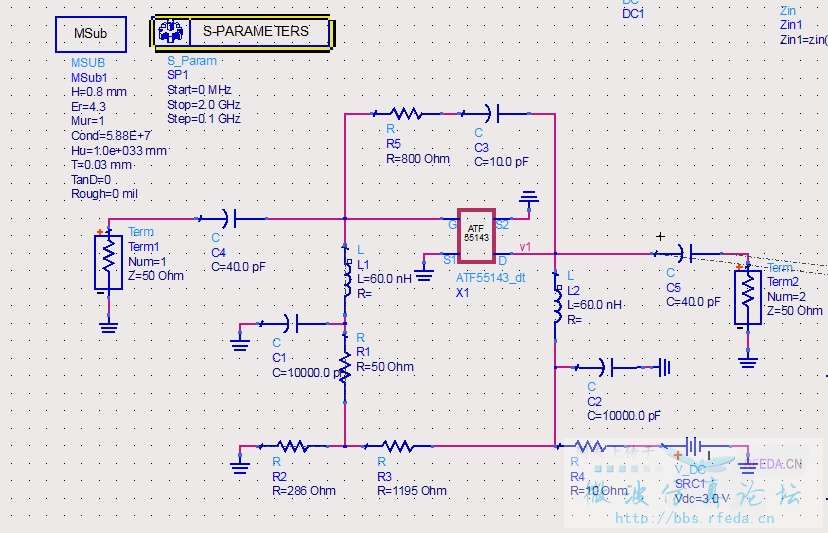

信号源阻抗用Term1 Z=50欧姆，输入阻抗在ADS里测得阻抗换算出来为Z=60.752-j*16.165欧姆，用微带线匹配买怎么匹配啊?
接收源阻抗用Term2 Z=50欧姆，输出阻抗在ADS里测得阻抗换算出来为Z=53.791+j*8.76欧姆，用微带线匹配买怎么匹配啊?

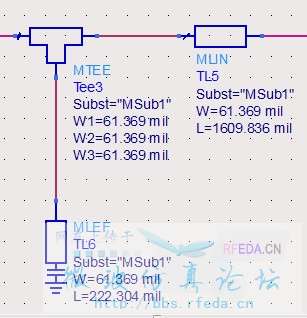

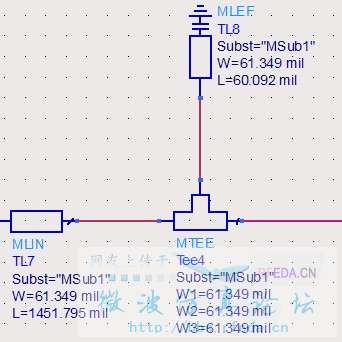

我也匹配了，感觉不对，微带线特别长，实际中不能用！
求高手！

我匹配的应该不对，求高手指点?谢谢

我的qq：605095632，如果有热心的高手，能帮我，将不胜感激！

不懂，但是帮忙顶顶顶顶不懂，但是帮忙顶顶顶顶

没有看你的仿真，我就只说一下怎么匹配，以Z=60.752-j*16.165欧姆输入阻抗为例，先并联一段开路微带线抵消掉虚部部分，之后在串联一段微带线，来把60.752欧姆的阻值变成50欧姆，实现匹配，而在实际设计低噪放的时候，往往考虑增益，噪声系数等参数，选择合适的源反射系数和负载反射系数，所以实际设计时，不一定要实现共轭匹配，往往是让他们有一点不匹配，以此来实现低噪放的设计。

一般书上的匹配，都是先经过一段传输线使得Z实部变为50ohm，再设计相应短路或开路支节来并联抵消虚部。
