麻烦各位帮忙看看这个ADS仿真的功分器模型

05-08

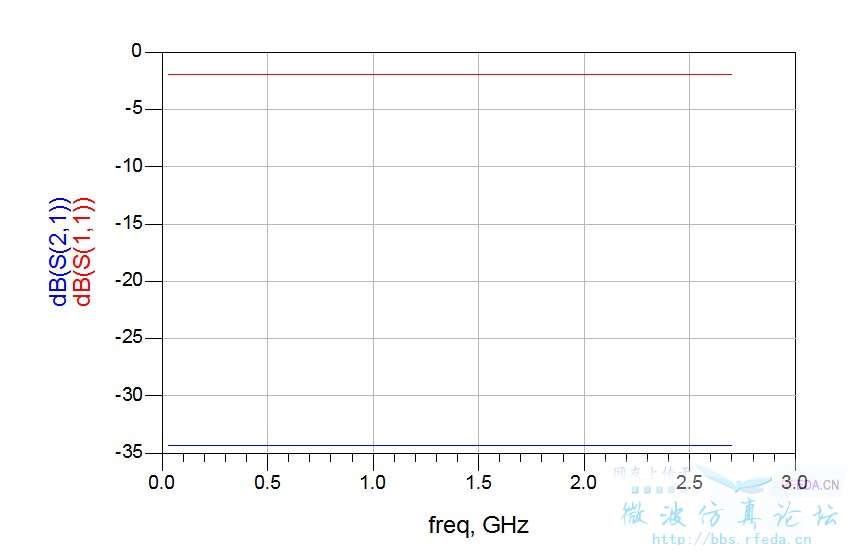

各位大家好,最近我看了一个电阻型功分器的模型,尝试用ADS建了模型(对ADS不怎么熟悉),但仿真曲线完全不对,麻烦各位给指点一下问题在哪里,谢谢。



  • 电阻功分器如图。目前看来小编提供的设计是不符合原理的,如果电阻值没有问题的话,我也不清楚哪里出了问题了。


    如果你阻值什么的都全部对了,那仿真为什么不对呢?
    所以要一步一步检查啊,你不给值,谁都不知道你错在哪里。

    首先,请给出r1到r7的阻值
    其次,电阻型功分器有什么优点?貌似是有损耗的,为何不用其它形式的?(4分之一变换线的,威尔金森的)

    能给出电阻型功分器的原理图么
    你这分的。感觉太。了

    上面那个电路不是原理图吗,我是在想那样子画电路图是不是有哪里不妥当,或者什么的,反射那么大,上面所有的阻值都是对的,就是仿真结果不对

    从你仿真结果看,先不说损耗的问题,就光是端口1的匹配都没有做好
    电阻型的功分器再怎么损耗,至少保证了端口1的阻抗是匹配的。

    阻值已附上,这些阻值是我看别人的器件上面电阻的标注值,其实我对电阻型功分器不咋理解,但是看到这个器件,觉得有兴趣看看


    按照你给的阻值,你先只仿真一级吧,比如说左下那一级,
    3个r4=150ohm,这个完全不匹配啊。
    你的系统是50ohm的么?如果是的话,估计这个取值有点问题
    最下面一级不匹配的话,总体的性能也不会好。

    翻了下书,正确的取值应该是r4=50/3=16.66ohm (对应50ohm系统)
    如果要取150ohm的话,应该是450ohm的Z0才可以。

    系统是50欧姆的,因为功分器外面的外围其他电路都是采用的50欧姆。至于这个你说的,我也是不知道该怎么考虑哦,那些电阻上的阻值就是那样标称的,因此阻值应该没有问题

    的确是阻抗很不对,16欧姆查不多。呵呵

    我认为是你的仿真设置有问题,即使电路设计不对,也应该是会有结果的。所以看看仿真设置有没有问题。

    谢谢各位啦,问题已经解决。

    是不是没添加控件?

    其实是把所有的电阻阻值整错了,麻烦大家的讨论了,实在是不好意思

    mark............................电阻功分器的特性怎么样啊?

    不对称的?
