问一个初级的天线模型问题

12-13

如下图，中间一段螺旋上下两根棍子那种天线属于什么类型的天线？
这种天线的关键参数有哪些？有没有什么比较简单的入门教材或者软件可以辅助设计？
设备置于地面，为了提高天线高度，想做一可以距地面根1m左右的433MHz天线，用馈线延长
+1/4波长天线的方法还需要解决馈线支撑问题，比较麻烦。买了一跟这样的天线，卖家也说不清参数，但放置到地面测试效果还不错，但不知道此种天线参数是如何计算的，想自己弄弄看

搞不懂，你想干什么，
支撑问题，可以自行设计一个建议的塑料材质的三脚架。

不好意思，可能是我没表达清楚。
我就是想找一个比较简单的方式提高天线的高度，三角架在野外不是很方便，因为可能要
很多的设备需要。所以才想到图中天线的样子，即能延长高度自己又能启动支撑作用

我觉得没戏,
第一,433mhz 的1/4波长是固定的，长度变长会出现副瓣，不利于你的发射。
第二，天线本身变长和天线底座边高是不一样的，只要是天线的一部分，所有部分都有辐射电流都参与辐射，所以无法实现你想的。
另外，做个支架很费事吗，塑料的又不沉。

谢谢！那就是说最适合办法还是支架加馈线方式

是你自己前面说天线加高后,通信距离可以提高10倍的.多简单.你费半天劲设计了天线,也许还不如这种最原始的方法呢.

今天又做了一组实验，
1）用一个市场买的13cm螺旋天线接到设备上，然后把设备抬高到距地面1m的位置，最远传输距离100m左右，而且需要仔细调节天线的角度。
2）用前面照片中的1m长的天线连接设备，设备置于地面，很轻松传输120m以上，而且和天线的角度不敏感
根据以上的测试结果表明1m长的天线效果要好，但是它的长度要远大于433MHz的四分之一波长，效果应该不好才对。这应该如何解释呢？

1）用一个市场买的13cm螺旋天线接到设备上，然后把设备抬高到距地面1m的位置，最远传输距离100m左右，而且需要仔细调节天线的角度。
螺旋天线跟线天线辐射方向图不一样，所以，肯定要仔细调节。主要原因是螺旋天线最大的辐射方向不是水平面，假若你的收发信机大致在一个水平面的话。
2）用前面照片中的1m长的天线连接设备，设备置于地面，很轻松传输120m以上，而且和天线的角度不敏感
有可能是近似的全波天线，水平面的辐射强度比1/4波长天线要强一些。
根据以上的测试结果表明1m长的天线效果要好，但是它的长度要远大于433MHz的四分之一波长，效果应该不好才对。这应该如何解释呢？
1/4波长是大致对于天线尺寸的最低要求，不是最好要求。

不好意思，用螺旋天线并不合适，就是附件里的样子。网上有人拆开过，就是上下两根棍，中间加个螺旋弹簧，可能还是叫鞭状天线更适合些。

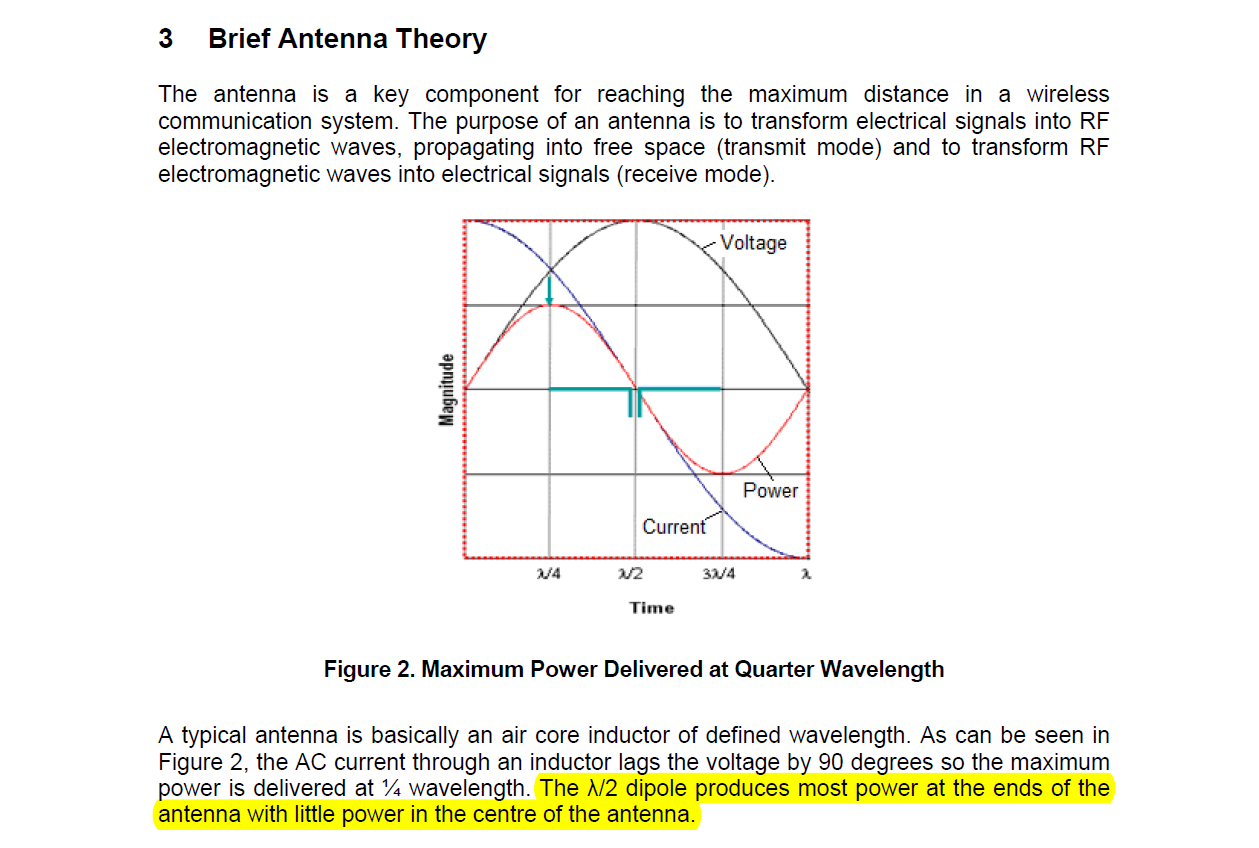

一直以为四分之波长是最佳的长度，难道我理解错了，书上说“The λ/2 dipole produces most power at the ends of the antenna with little power in the centre of the antenna.” 不是这个意思？

非常感谢你的多次耐心解释。
根据实验的结果及分析，对于置于地面的设备想要加长通信距离是不是可以得到这样一个结论：
第一菲涅耳带半径对系统的影响很大，所以加高天线是必须的。做一个长线天线，对于433MHz的频率来说，用一根1.5波长的硬质金属线作天线（68.8*1.5=103.2cm），考虑到波长缩短率大概就是1m左右。这个实际上就是前面的那根长天线，它测试下来效果也的确是最好的，中间也许需要一段螺旋做加感，不过这个还没有找到相关的分析和说明。

433Mhz 100米的传输距离，菲涅耳半径要4米，天线无论如何是不可能达到这个高度的，
所以才说尽量加长到一个合理的高度，这个合理是指便于单人操作的高度，比如1m以下。
我现在的天线的参考gnd都是通过引到设备外壳和大地接触实现的，这样有问题吗？
我这样的长线天线应该属于单极天线吧，长线天线应该最适合的就是用收音机上的那种拉杆天线来实现，只要拉长长度达到1.5波长，即1m左右就行了，考虑到对称效果等效3倍波长。就像下图一样。
还有一点不明白，看到网上很多卖433对讲机的拉杆天线，说拉开最长43cm，433MHz的半波长34.4cm，43/34.4=1.25，加上对称的另一半正好是1.25倍波长，这个是否也属于长线天线？它不是半波的整数倍
                  |
                  |
                  |
                  |------|
        __________|______|_________
        ///////////////////////////

我现在的天线的参考gnd都是通过引到设备外壳和大地接触实现的，这样有问题吗？
你说的是power gnd,我说的是rf gnd,算了这个对于你的问题似乎不重要.
我这样的长线天线应该属于单极天线吧，长线天线应该最适合的就是用收音机上的那种拉杆天线来实现，只要拉长长度达到1.5波长，即1m左右就行了，考虑到对称效果等效3倍波长。就像下图一样。
这个长度的结论,如果是你现场测试的结果就可以用啊.本身天线的很多东西都是经验总结出来的.
还有一点不明白，看到网上很多卖433对讲机的拉杆天线，说拉开最长43cm，433MHz的半波长34.4cm，43/34.4=1.25，加上对称的另一半正好是1.25倍波长，这个是否也属于长线天线？它不是半波的整数倍
虽然最长时43cm,但是如果最佳长度也是这样的,为什么不直接设计成固定的.节省不少成本啊.
