请问一下,电阻型FSS的电阻该如何设置呢?
05-08
大家好!我是仿真新人,麻烦大家如果知道的话帮一下,小女子不甚感激了!
介质介电常数也是可以设变量的,不过需要用加$在变量名前面
没有自己实际做过FSS,不清楚还有什么注意事项,我估计比较关键的是要把激励设置对,平面波入射、入射角度、极化方向这些 。

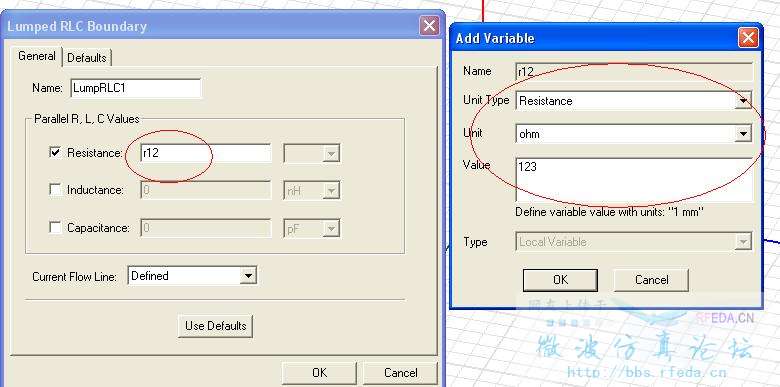

据我看过的FSS,他们的电阻电容等器件都是用RLC边界来实现的
你要的是这个么?
如下图
没什么补充的了 ,楼上太给力了
嗯,对头,谢谢你!但如果想把这个电阻设置成变量该怎么设呢?!
就是用来进行参数扫描分析和优化设计的时候用,我一直都设不到这个变量......
还有一个问题就是,FSS下面的介质基体的介电常数可以设为变量不?如果可以设应该要注意些啥呢?
变量跟其它地方设置一样的啊,

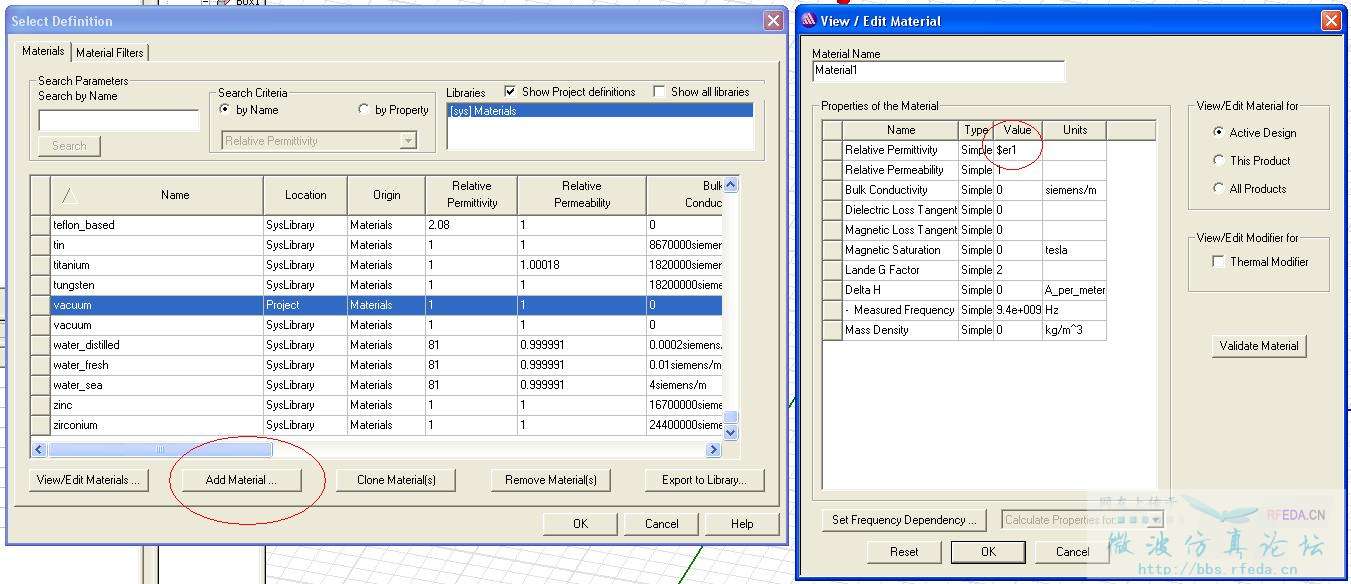

介质介电常数也是可以设变量的,不过需要用加$在变量名前面
没有自己实际做过FSS,不清楚还有什么注意事项,我估计比较关键的是要把激励设置对,平面波入射、入射角度、极化方向这些 。
哦,谢谢你!嘿嘿....
嗯,谢谢你的指导,貌似会了,呵呵
