为何ADS原理图输出为Gerber文件
05-08

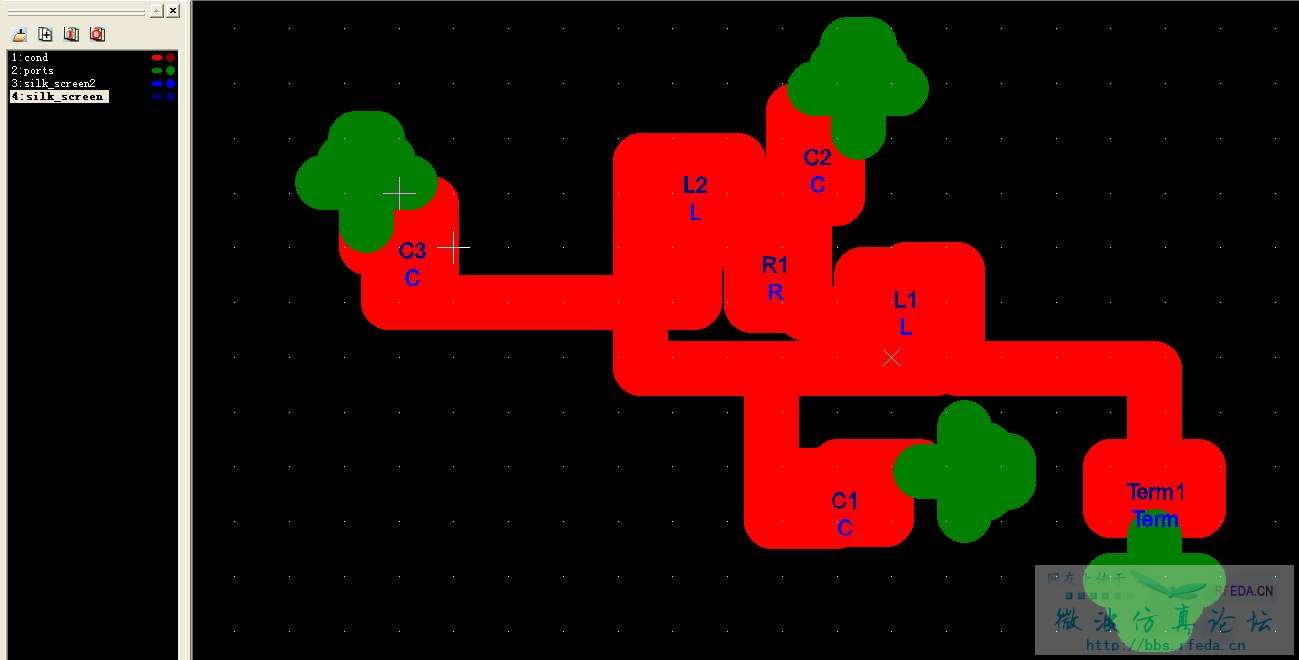

为何ADS原理图输出为Gerber文件后 再载入CAM350后变为下图所示?
有那位高手帮忙解答一二!非常感谢您的回答
要么选那种 lumped with artwork, 如下图
否则你layout的都是没有体积的、没有形状的东西,这样是不能导入gerber的
有那位高手帮忙解答一二!非常感谢您的回答
CAM350没有接触过,不知道怎么用。
不过在ADS里你选的电容电感都是没有layout的。
导出的gerber应该是错的

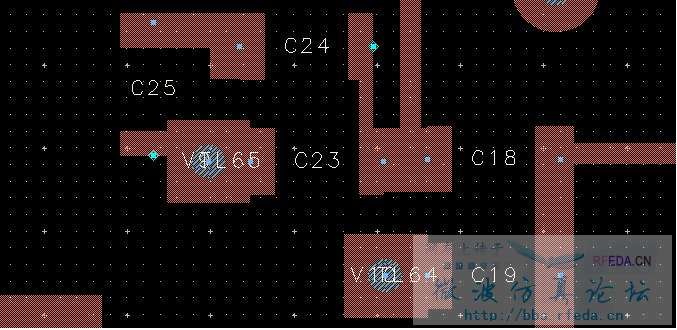

有layout电感的应该是下图那样的
不懂啊。
应该从原理图更新到版图,然后从版图导出gerber文件,再导入到CAM350,然后生产的文件还可以导入到protel中

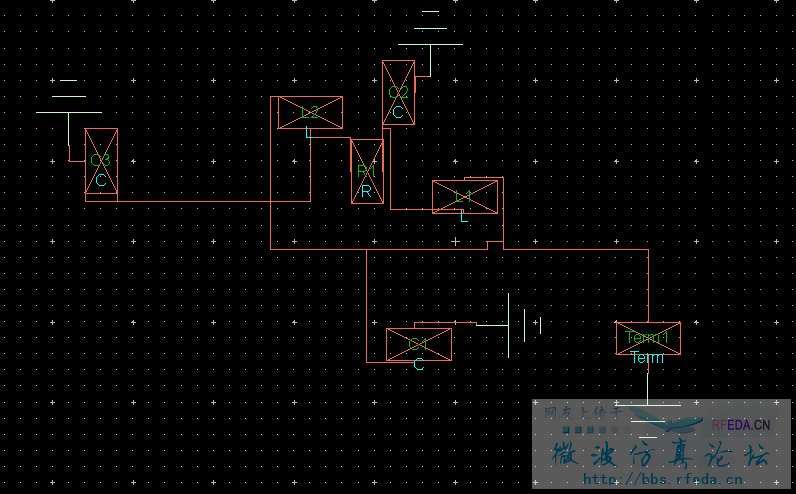

上面的图是我从ADS的原理图中转换的!难道是转换途中出现问题的?
也不会啊!我是在软件中 layout的!
敬请答复,多谢!
转换没有对,你用的器件是没有artworkt的(就是没有体积,没有形状定义的元件),你想输出layout怎么可能、。

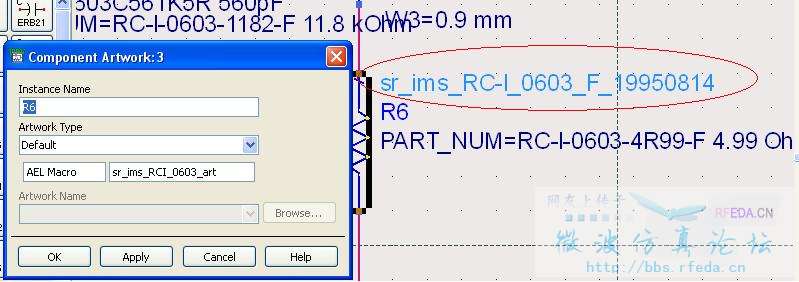

你要么从原件库里选,如下图
要么选那种 lumped with artwork, 如下图
否则你layout的都是没有体积的、没有形状的东西,这样是不能导入gerber的
