hfss中想画一个斜的矩形,怎么画

05-08
怎么用四条直线合成一个矩形?求help

如果你画的四根线是闭合的,自动就会成为一个面结构

可以画一个矩形,然后旋转。或者就 用线画吧

画三个矩形,然后让中间的一个倾斜,然后通过三个矩形的相互加减,就可以做出斜的矩形了

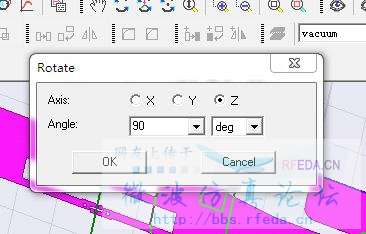

记得HFSS中有一个可以进行角度旋转模型的操作,好长时间不用了。具体如何操作,选中物体,


画一个矩形,定义局部坐标系 ,然后旋转。
或者 采用spline画线,输入坐标值,然后cover line

建议你去问问蒋仁培建议你去问问蒋仁培

受教了,一直在纠结怎么画正四面体,赶紧试试。

如果會用AutoCAD的話,
建議可以在AutoCAD裡面先將你要的圖形畫好,
存成.dxf檔後再匯入HFSS即可

可以选择子坐标,旋转到你想要的角度,在这个子坐标下画矩形

根據8樓的說autocad我匯入hfss的時候他會變成一很奇怪線的圖型耶!怎麼會這樣?
