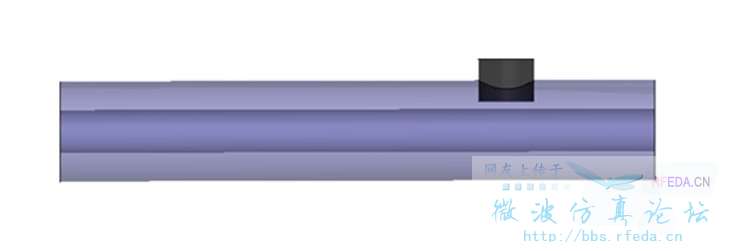

HSS仿同轴加螺钉端口设置
05-08

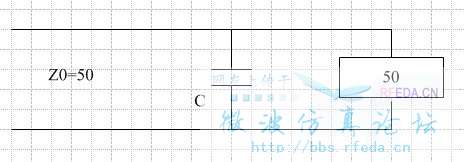

我想通过HFSS仿真，得到S11模值，也就是等效电路里面的反射系数（这样对吗?）然后通过电路计算，得到螺钉引入的电容值。
把waveport1和waveport2都设置成renormalized 50欧姆还是说一个waveport1设置成renormalized 50欧姆，另一端是LUMP RLC 50欧姆是对的?
不知道图片能不能看得到。希望能够指点迷津啊
来个人发表一下意见呗，随便说点啥啊
50 OHm是负载吗?
嗯。是啊
把两种方法都做一遍，对比一下就知道，注意同轴所画的尺寸，特性阻抗…………
我试过，两种情况下，我把端口2分别renormalized 150 ohm和LUMP RLC 150ohm， 端口1是waveport renormalized 50 ohm，S11都是0.5，也就是反射系数是0.5，都是对的啊
积极参与论坛交流，欢迎继续参与本贴交流！
端口1是waveport renormalized 50 ohm，S11都是0.5，也就是反射系数是0.5，都是对的啊
