请教关于双锥天线或是三角振子天线

05-08

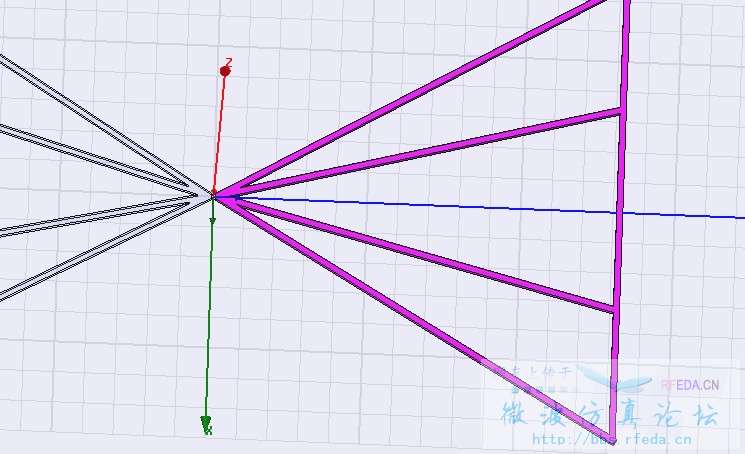

请教一下群里有没有人在HFSS建过双锥天线或是三角振子天线的?我建了一个三角振子天线,感觉不太对啊,麻烦帮我看下吧,谢谢了


没看出来,主要看你的仿真结果怎么样?很多振子样子都很奇怪

看上去很正常啊,你把馈电部分放大看看呢?

馈电我用的是集总端口激励,我仿的是20MHz-200MHz的频率,主要想看下这个天线的输入阻抗,但是从结果来看输入阻抗好像特别地大啊,感觉有问题,不知道怎么回事,以下列举了一些:
20MHz:Z11(12261,-90)
25MHz:Z11(9796,-90)
30MHz:Z11(8150.2,-90)
35MHz:Z11(6971.7,-89.9)

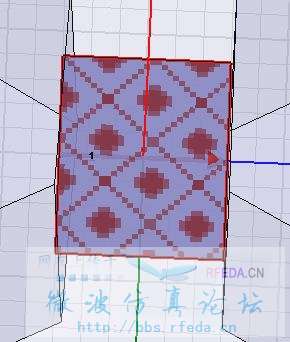

下面是馈电部分:


看上去Z11完全是纯虚数,实部都没有,
你频率这么低,天线的尺寸是多少?
