有关于滤波器仿真参数设置和操作步骤的问题

05-08

请教滤波器仿真参数设置和操作步骤的问题
问题1 圈中的具体操作步骤，主要是a b c三处是怎样设置的?此主要是想知道坐标系如何设置?如何才能达到图中效果?
问题2 中d是怎样画出来的?具体步骤?（振子最高点到盖板之间的距离。）起什么作用?
问题3 全腔体仿真时如果有三个以上的通道，如果想看其中一个通道，软件能看出它每个腔体的频率吗?如何设置?（假定他有七个腔，窗口都搞好）
TKS

a和b是HFSS作图命令，建议在HFSS中Help中查找，c是把别的软件做的图导入到HFSS中，可能是三维图形，也可能是二维的，（可以通过模型中的设置判断出来）。小编如果想搞清楚建模方式，可以circle9_2下面第一个unite删掉，一步步拆解模型研究一下。很多软件中都有坐标设置方法，建议找几个例子试一下，论坛中有很多这方面的资料。例如hfss中文教程中便多得是。等自己熟悉后看这个模型就很简单了。认真的话也不会需要太久的时间。（本人认为这是必须得过程）
这个模型应该是y参数仿真的，这样的话d就是在每个谐振腔加的端口lumped port，这个端口是从盖板面到“阵子”顶面之间，（也可以低于阵子顶端一点）这个矩形面所在的平面要包含阵子的中间。

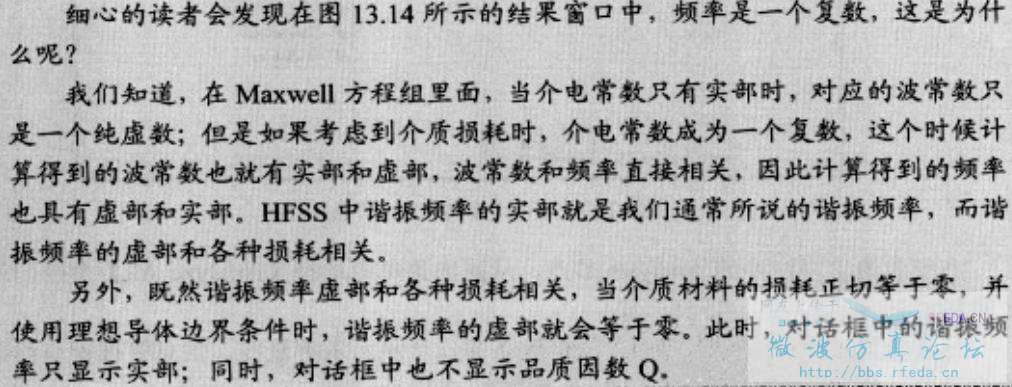

如果是y参数仿真，可以得到每个谐振腔的频率（对应于每个端口“d”的编号）。这个需要设置变量，你可以找一下你的模型里面设置的变量。具体我给忘记了，你可以找篇y参数方面的文章看看

小编的图片不是很清楚，最好能够上传原文件，别人才好帮你解答。
初步看了下，这是腔体滤波器全腔仿真，腔体建模不是在HFSS里画的，而是从别的软件导入后HFSS后再处理的（如：CAD，PROE……只要格式在HFSS中能识别），你图中的a，b，c建模过程实际是记录的导入过程，不是真实的在HFSS里建的过程，至于d片，你的图片实在看不清，我猜可能是加的lumped port时画的一个矩形。

我只知道左边的圆柱是怎样画的。
先画个平面圆，然后先点circle，在圆处右击鼠标，依次选择Edit，sweep，along vector。
在右下方三个坐标都填0，回车，X,Y再选0，Z填你要设的高度值。

楼上说的圆样是谐振杆，直接在HFSS画就可以了！

看不到很清楚

y参数仿真有点很多，考虑了寄生耦合等各种因素的影响，并且可以看到各腔频率。主流啊

真不好意思，模型找不到了，不然昨天就把公式给你了。
你这个模型里面的变量没有写吗?

学学习习

谢谢啊
只有图片啊，传个单腔体的说吧。
问题1圈中的小点怎样画的?和上图中的D是一样的位置?
问题2 抽头哪里怎么画的?HFSS能仿真出延时吗?不能的话怎样看抽头延时?

七楼你好：
关于y参数仿真需要设置变量方面能否说的详细点?如何设置能看到各个腔体的频率?
或者提供一下这点的参考资料或实例?谢谢。

我也只有图片，我一会再找一找看有没有。
抽头延时你都是怎样看啊?
TKS

我是来学习的受教了

看不到你的图片啊

看不到很清楚

过来看看学习学习
