帮忙看一个偏置电路
12-13

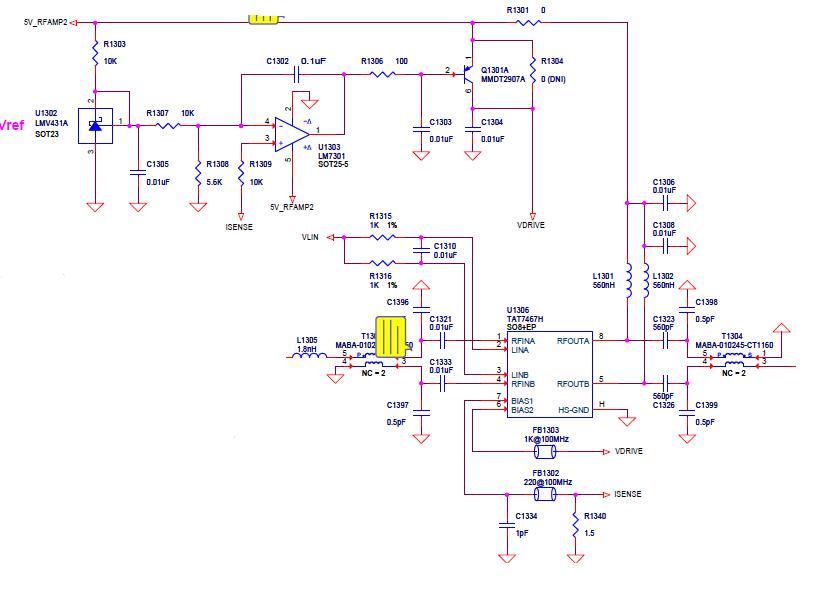

PA Bias
芯片datasheet里没有框图，哪位用过这个片子。
我想知道Isense和VDrive到底是干什么的？
上面的运放是怎么形成环路来控制的
f Life is Water, then the jobs, money and position in society are the cups. They are just tools to hold/maintain Life, but the quality of Life doesn't change.If we only concentrate on the cup, we won't have time to enjoy the water in it. So I wanna drink water.
※ FROM: 110.232.37]
※ 来源:·水木社区 newsmth.net·[FROM: 110.232.37]
芯片datasheet里没有框图，哪位用过这个片子。
我想知道Isense和VDrive到底是干什么的？
上面的运放是怎么形成环路来控制的
f Life is Water, then the jobs, money and position in society are the cups. They are just tools to hold/maintain Life, but the quality of Life doesn't change.If we only concentrate on the cup, we won't have time to enjoy the water in it. So I wanna drink water.
※ FROM: 110.232.37]
※ 来源:·水木社区 newsmth.net·[FROM: 110.232.37]
就是正常的反馈电路，ISENSE和Vref比较，然后控制VDrive，整个就是一个负反馈的
loop.
Isense是sense谁的电流？
Vref和Isense连接的运放是工作在线性区？
然后动态调整后面三极管的偏置电压，从而改变VDrive的电压？
平台那边说是动态调整增益的，说温度变化引起的增益变化由这个环路来补偿，我是很
疑惑这一点。
这个得看pa的datasheet了，Isense不太清楚内部怎么回事，反正就是bias的电压或者是电流(看起来像是后者)，与Vref(这个对温度不敏感)比较，积分，运放干的就是这个。
Isense变大了，运放积分出来的电压会变高，后面三极管的电流就会变小。
那就是说工作在运放的线性区了？而不是输出高低电平信号。
这个片子连内部框图都没有 很无语。
ISC (Dudu) 的大作中提到: 】
: 这个得看pa的datasheet了，Isense不太清楚内部怎么回事，反正就是bias的电压或者是电流(看起来像是后者)，与Vref(这个对温度不敏感)比较，积分，运放干的就是这个。
: Isense变大了，运放积分出来的电压会变高，后面三极管的电流就会变小。
啥叫线性区，都是大信号积分，负反馈保持平衡后是个固定值，不一定是高低电平信号，
除非这个loop断了， 反馈没有，不停的积分最后输出要么高电平要么低电平，取决于运放的两个输入大小，负反馈稳定后，verf就是和isense/bias1电压一样的。

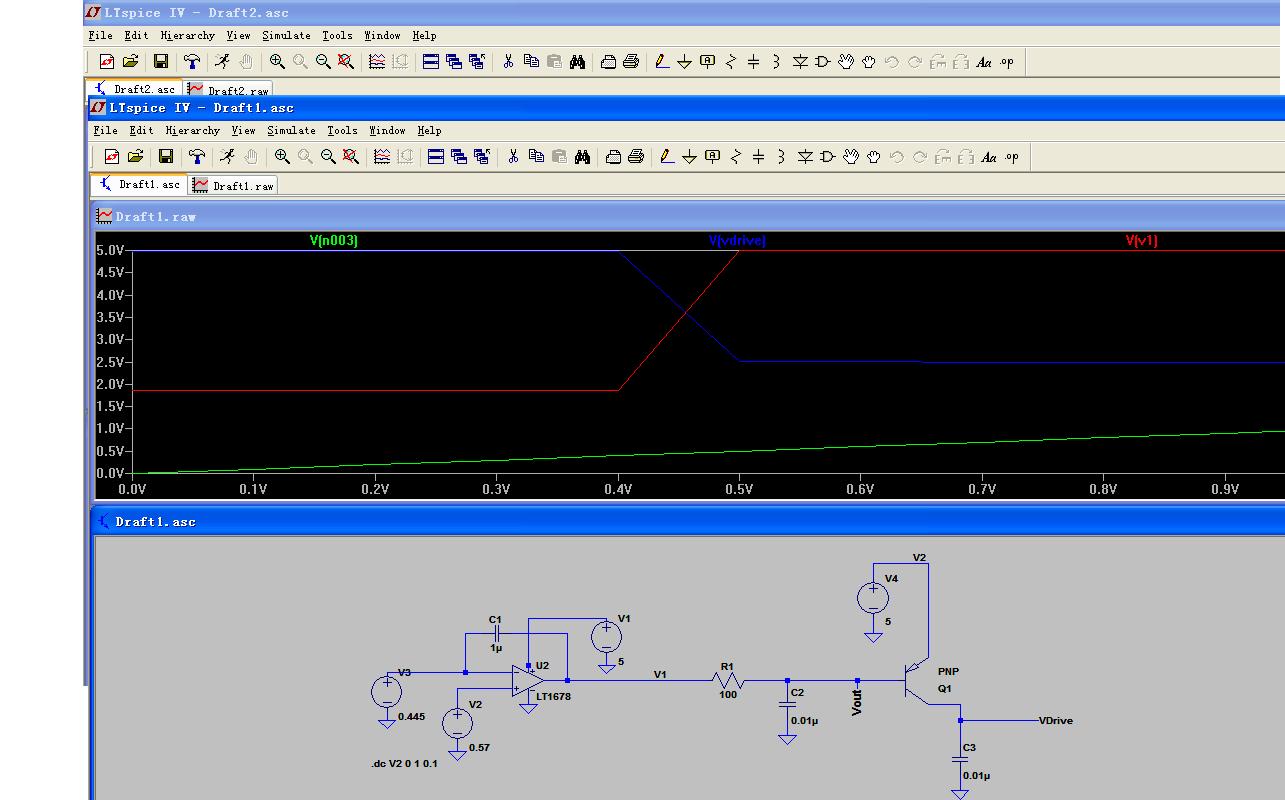

你这个开环仿真没意义，只要运放+/-输入不一样，运放积分器输出必定拉到最高或者最低。整个loop就是保持不同温度功放bias稳定的。
应该是保证输出功率不受温度影响
