双层馈电问题
05-08

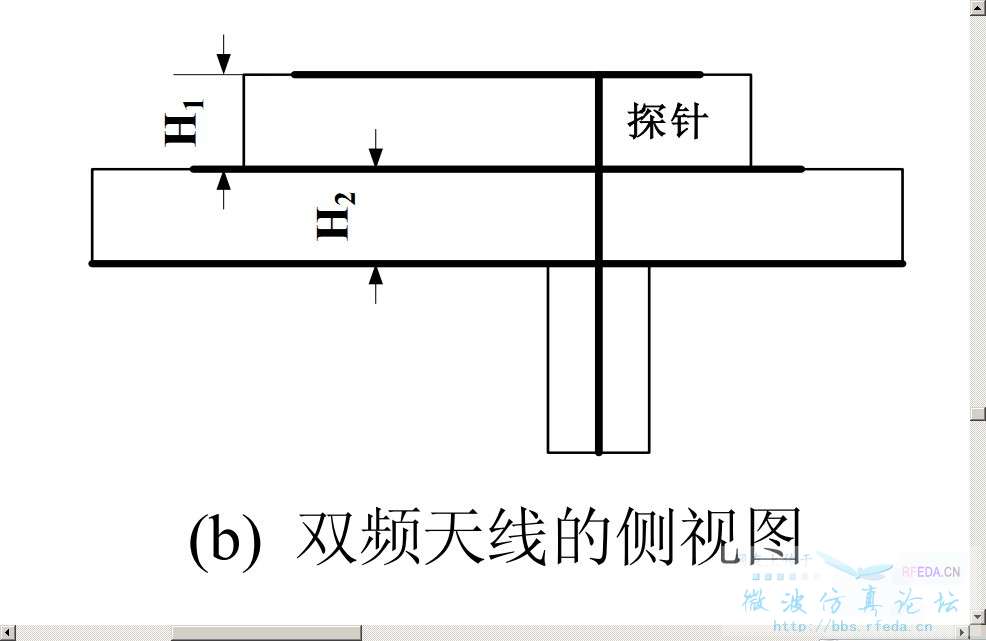

这是一个两层微带天线，其中下层天线的贴片2 既充当辐射贴片又起到上层天线贴片1地板的作
用，可以实现微带天线的双频特性。我想问的就是探针这样馈电的话是不是就把上面微带天线的
贴片和地接到一起了?
我试过了，把上层微带的地（ie下层微带的贴片）开的孔径比探针大一点，结果就出来了。
但是就上层微带天线而言，同轴外层没有和它的地连接啊?无法理解，哪位大虾解释一下..
怎么没人来回答啊。我想知道的是下层的天线是怎么馈电的，是耦合馈电吗?
呵呵，贴片肯定不能和地连在一起啊，它这个图只是为了一目了然结构，具体的细节没有画清楚
同轴线的外层是接地层，内芯才是馈电的哦
如果真是你这样做，“结果就出来了”的话，个人认为对于你这种做法的理解是：地只有一个，就是最下面那层，探针直接接到最上层贴片，而中间那层相当于耦合馈电，不是有好多文章都是在一个普通的贴片天线的上层再加介质，在介质上再加一个寄生贴片么，这个寄生好像就是靠下方的贴片来耦合激励的
谢谢你的回答，不过我做的是给上层的贴片馈电，然后由上层的耦合激励到下层的。
