求教：对称振子的问题
12-13

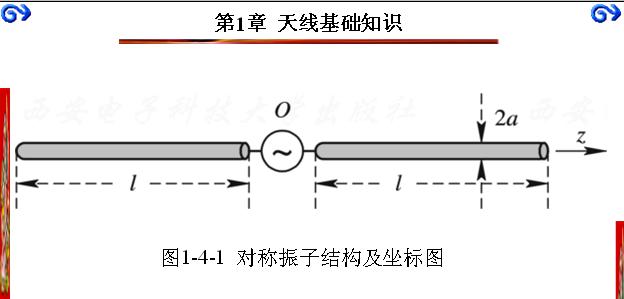

对称振子(Symmetrical Center-Fed Dipole)是中间馈电，其两臂是由两段等长导线构成的振子天线，如图所示。意思是否是电流从中间O点接通。但是书上又说，对称振子普遍运用于短波和超短波，但短波收音机需要拉出一根很长的天线出来，电流并不是从天线的中间输入啊，这是怎么回事呢，真心求教，谢谢谢谢了。
你看一节就想理解所有的天线吗,看完再问吧.
收音机的是单极子天线.
基本的知识啊
这个我弄清楚了，我图里面的是发射短波用的，而收音机是接受天线，不是一个，非常感谢指教。
发射和接收不是本质的区别，你又糊涂了。
我开始问中间馈电是从中间输入电流，这是对于发射天线（对称振子天线），而收音机天线因为是接收天线，只需天线的一端接到电路，不需要从中间接入电路，如果接收必须要和发射一样，那么接收天线也要从中间接入电路了,能这样理解吗？
俺大概知道你迷糊在哪儿了。
首先，你可以把天线理解为一个微弱信号的感应器，
其次，电磁波不需要两根线来传输，像收音机天线，一个单端振子即可，
最后，电磁波的电场或磁场作用在天线上，引起天线上的电压电流变化，产生信号。
知道了，对于接收天线，只要能感应出电压即可，非常感谢指教。
天线有多种形式，那种中间输入的是平衡馈电方式，单端的，另一端其实接地的，即所谓不平衡馈电方式，这个发射和接收有什么关系。
发射也一样的。。。
第一个问题，电流确实是从中间馈上去的
第二个问题，由于天线是对称的，所以，在天线中间的馈点端口插入一个金属面，也不会影响天线的辐射，如下图
|
-------|-------
|
由于这个金属面把两边隔开了，所以天线的两个部分各自能独立辐射，于是就变为了：
|
|-------
|
而对于收音机，金属面退化为收音机的外壳和内部的地平面了
