关于微带电路短截线问题

05-08
小弟在ADS仿真的时候,用微带短截线匹配电路,老师说不能实现,没搞明白。对于实际加工的东西也没经验,希望各位能多多指点,谢谢!
问题如下:
1、实际微带电路中,能否实现串联短路短截线?
2、开路呢?
3、并联短路呢?
4、并联开路呢?
具体怎么实现的?谢谢!

对,就只旁边加个枝节

并联短路和并联开路可以实现,仿真的时候应该考虑到短路终端过孔效应和开路终端开路边缘电容效应。
串联短路和开路应该在实际电路没法实现吧。

首先,我可以回答你,微带里面实际是可以用1/4波长短截线起补偿的,这点在功放匹配里面,经常用到。具体的话,你看看书吧。

书名叫《实用射频技术》,里面有具体说到1/4波长短截线的补偿作用,貌似在第一章哦。呵呵

学习学习!

谢谢哈,同时想问下并联开路的时候结构是不是跟书上的差不多?在旁边加个金属条带?或者是扇形?

谢谢哈,受教了

实际应用中可在开路线端留小块铜皮,阻抗控制不好时可以微调


串联短路和开路应该在实际电路没法实现

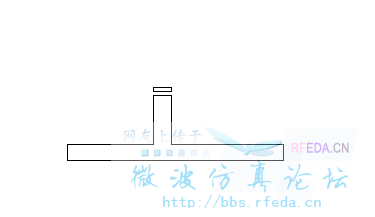

LZ 看看这种结构 也知道

对,就只旁边加个枝节

请问哪本书上用扇形实现的并联开路?
