我觉得回波损耗不等于负的S11,是我理解错了吗?求理论帝指点!

05-08
冰天雪地求指点!谢谢各位!


S11=0,那么lg(|S11|)等于多少?和RL对应上了么?
使用这个公式应该标明S11测量的是电压/电流或者是功率,否则系数不同。

如果输出端完美匹配,S11是多少?

匹配负载回波损耗为无穷大,完全失配时为零,这就是回波损耗的定义。谁说的S11跟回波损耗相等?回波损耗Lr=-20log(abs(S11))

完全匹配是无反射滴

二端口完全匹配时,S11才等于回波损耗

是书上没写清楚,我看了很多本微波射频书,都有这毛病
Γin=(Zin-Zs)/(Zin+Zs)  Zs是源阻抗
S11=(Zin-Z0)/(Zin+Z0)  Z0是系统阻抗,一般就是匹配负载50欧姆
不仅输出端接匹配负载,而且也需要输入端接匹配负载,Γin才会等于S11  就如楼上说的
仔细分析,输出端接匹配负载,使得上两式中Zin相等
然后输入端在接匹配负载 使得Zs=Z0  于是才会有Γin=S11

说相等通常是针对单端口而言……

Γin=(Zin-Zs)/(Zin+Zs)  Zs是源阻抗  ?
这个公式好像有问题吧?

其实你的问题中已经包含了答案:匹配时,Tin,mach=S11,S11=0,故Lr=无穷

首先感谢各位积极回答,现在一个个回,稍等

根据S11的定义式,即S11=b1/a1(a2=0),则S11=0?因为完美匹配,b1=0?

管理提醒不严谨是什么意思?回波损耗Lr=-20log(abs(S11)),这个公式源自哪本参考资料?谢谢谢谢……

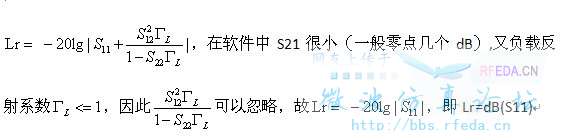

管理员的意思是回波损耗Lr与S11的关系式应该如下图所示?


呃……求此公式出处,Γin=(Zin-Zs)/(Zin+Zs),谢谢

从功率的角度考虑,回波损耗是描述的反射信号功率与输入信号功率的差值。反射系数描述的是电压关系,所以两者之间是20log的关系。负号是因为和原始输入信号相比。

随便找一本微波的书就能看到。


书上没这公式
这是在ADS中验证的
ADS中通常看的回波损耗负值Γin=S11=(Zin-Zs)/(Zin+Zs)  与源端接有关 (用S11来表示我觉得很不严谨,但是目前都在这么用,S11应该是一个系统或器件的本征参数,是不应该随端接变化而变化的)
不知道你认不认可

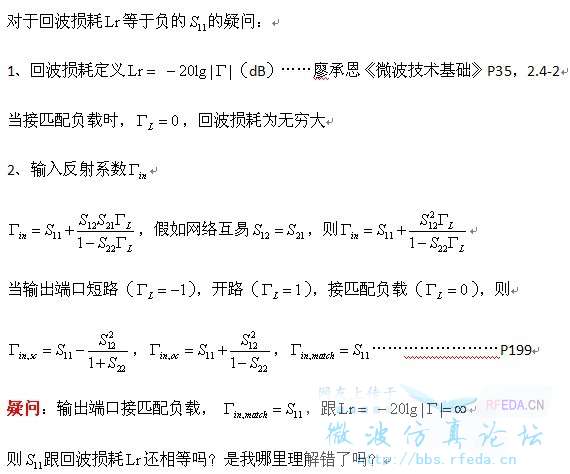

是的,对应了,但这是匹配的时候。可能开始没把问题说清楚,我想问的是,S11和Lr的关系。经过各位热心人士的帮助,不知道这样理解对不对,如下图


可以参考IEEE Antenna Society Magzine的文章:http://bbs.rfeda.cn/read.php?tid=38622#


感激不尽,哈哈

你最后的问题里面说的S11和LR不是同一个端口的参量的嘛,你最后说的S11等于那个互易网络网络前端的反射系数,而你说的接匹配是指互易网络和匹配负载直接,等于无穷大的那个LR是指互易网络输出口向负载看过去的回损
