hfss馈电网络中波端口设置问题
05-08

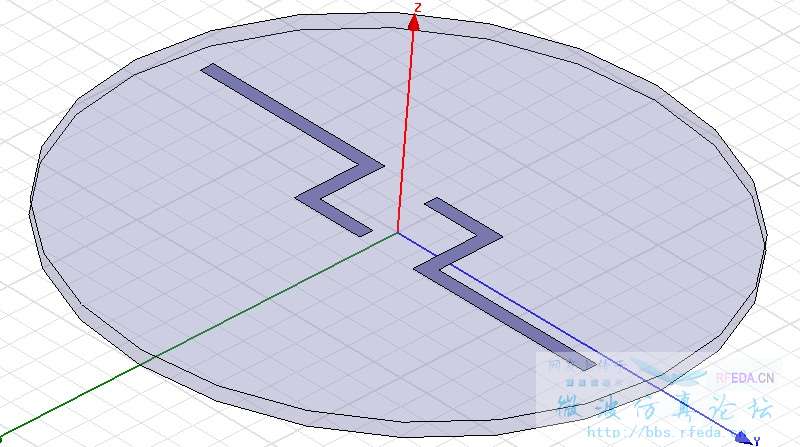

如图,这是要仿真模型的大致形状,下层是圆柱形的介质,上面是微带线的馈电走线,只是大概画了一个简单的,靠近圆心的两端是馈电的输出,靠近边缘的两端是输入。
貌似按照教程现在要为输出输入设置波端口,然后这时我就疑惑了

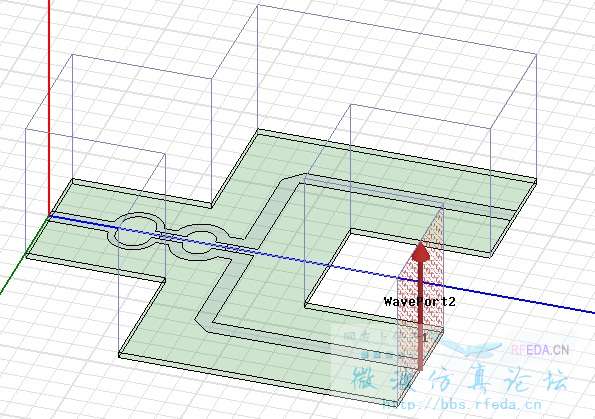

按我的理解波端口肯定是要在表面上的,以前看教程上Wilkinson功分器的例子是用一个空气腔包裹住介质和微带线然后取空气腔上的几个面作波端口,如下图
但我现在的模型不是例子中那种输出端口就在边缘上的,那么要如何为输出设置波端口呢?
本人是菜鸟,所以对于hfss建模不是很了解,还请高手帮忙指点一下!最好能给个示意图设么的,多谢!
在两端加同轴线,用底馈可不可以,只要场分布变化不大就行了。
用lump port就可以了
