如何让史密斯圆图收拢？
如果我有些什么其他的参数没有提供(因为我不知道该提供哪些东西)，还请您能留言，我会马上提供的。
顶
你的匹配还不够好，如果你是在网络分析仪上调试的结果，你可能用电容与电感再试着调一下，你的结果快好了。没有什么特别的方法，只有自己去试试。
敢问你这个是在调什么呀?这还不够么?你难道想让它成为一个点——原点?“在资料上看到用史密斯圆图调阻抗匹配的一般方法是先让圆图尽量收拢”这句话我觉得是如果圈太大的话不好控制，这个点转过来了就顾不到那个点了，所以要“先让圆图尽量收拢”。

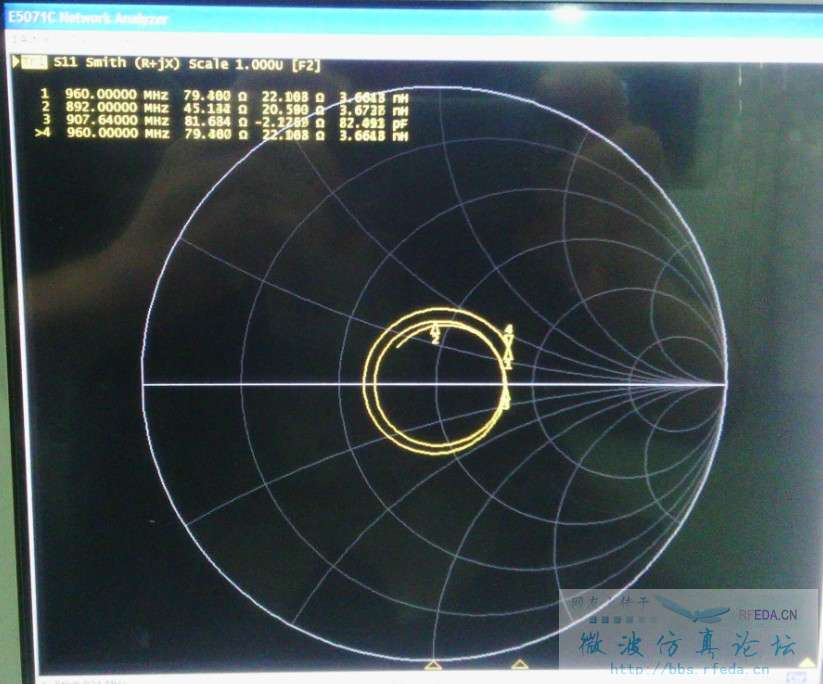

我的意思是尽量在纯阻抗线上收拢，至于是不是原点并不重要，当然最终的目的还是要尽量在原点收拢。 这是调基站天线的驻波。
对不起，我没有说清楚前提。这个图是调试基站天线驻波时看到的史密斯圆图，基站天线阻抗匹配的一般都是通过改变传输线的特性阻抗和长度来实现的（我进入天线行业不久，以前学的和天线基本没有关系，目前就知道用这个方法调驻波），很少用电感电容。虽然特定长度的传输线能等效为电感电容，但我不知道具体多长的传输线对应多大的电感电容。
调基站天线驻波也没必要搞那么夸张吧，一般基站的话要求S11到-10db以下不就够了么，-10db对应圆图中以原点为中心，半径大概为0.3的圆，你这个图上892960整段不都在圆内了么
不过这个图的感觉你这个应该算是刚到-10，也就是不深，所以想调深，即匹配的更好点?
要不你先并个稍大点的电感试下
sorry,sorry，我又给忘了，基站啊，是基站。以前也调过基站的，也是通过阻抗变换器，不过都忘了，传输线滴长度啊，宽度啊，慢慢试啊，记录下规律
呵呵～ 多谢您留意这个帖子！ 基站天线的S11大概要-25dB以下。
确实哈，基站天线驻波要求是比较高的。
以前做过一款1710MHz到2140MHz的基站天线，最后驻波就是1.2以下。
LZ这个圈有点大，关键是和仿真结果一样么?仿真能到多少?
另外驻波调整是一级一级调的，天线单元驻波首先要好，然后是功分器的也要做好，每一级都做到很小的反射的话，最后结果也相应得要好些。
仿真是1.5，多谢您的指导，我再去一级一级调试下。
看不清你的截图，所以分辨不出高频和低频。但是，一般说来，你需要电容和电感的组合。只有这样，才能使得两个端点都同时移动，实现收拢。你可以输出到ADS中，在那里面会做的快一点
呵呵。我也剛剛進入基站天線這行。學習了。
我没有调试过基站天线，现在在调微带天线，这个也能用电感和电容调么（贴片的）怎么贴啊?费解怎么调试微带天线。
明显有长线效应，请用仪表的embed去时延功能，移动参考面后 找匹配点，匹配
加并联LC 电路，就会收拢
不知道你具体的调的是什么 看这个simth图你的阻抗偏小电感过大 先调线 让线尽量在50欧以上 在减小电感 这样你的阻抗会下来 电感也会减小 你要的那个点也就越接近50纯阻抗这个点了 减小电感的方法要么就是减小线长或增加线宽 你这个问题估计是线宽过小造成的 建议先增加线宽试试
并联电容or电感
