feko反射面天线组阵
05-08
利用feko建立了两个反射面天线的模型，首先是分别建立的，所以天线都处于各自坐标系的中间，得到的方向图如下：

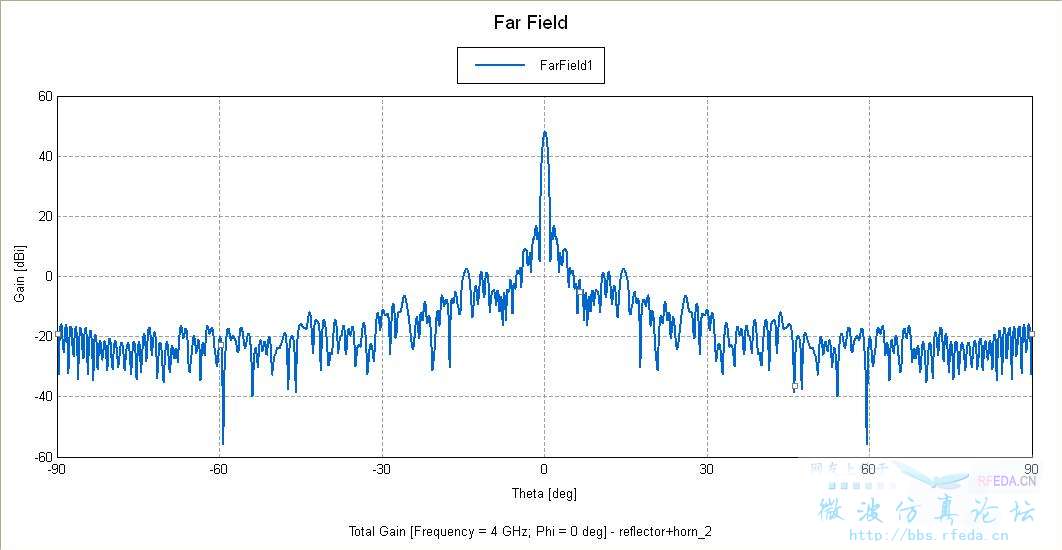

第一个天线的方向图：

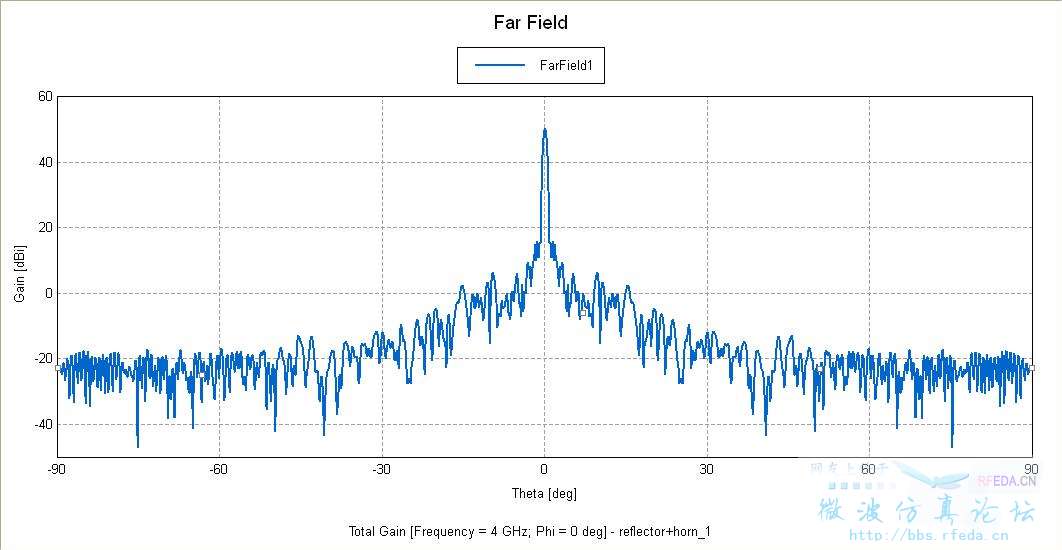

第二个天线的方向图：
按照一定的方位关系放在同一个坐标系下（天线1放在中心），得到的方向图：
很明显，两个天线在一起工作，得到的增益还不如单个天线，百思不得其解。望高手指点。
我自己分析了几点可能存在的问题：
1、这种反射面天线本身方向性很强，主瓣很窄，所以垂直放置的时候，只是在各自上方的方向性幅值较大，但是两个放一起，可能电场在某些区域还互相抵消了。所以还应该设置一下天线的指向，但是我不知道feko中计算的远场用的距离是多少，但是一般距离很远的话，这种小角度的偏移应该也是可以忽略的吧?
2、两个天线之间有距离差，是不是在考虑天线方向图合成的时候也该考虑设置信号的对齐?（貌似考虑这么多就复杂了，我现在只是需要看看两个天线同时工作的效果，主要的指标也就是增益和等效口径）
。本人初学feko和这种大天线，有些问题可能会比较肤浅。希望有高手能帮我分析分析，谢谢。
第一个天线的方向图：
第二个天线的方向图：
按照一定的方位关系放在同一个坐标系下（天线1放在中心），得到的方向图：
很明显，两个天线在一起工作，得到的增益还不如单个天线，百思不得其解。望高手指点。
我自己分析了几点可能存在的问题：
1、这种反射面天线本身方向性很强，主瓣很窄，所以垂直放置的时候，只是在各自上方的方向性幅值较大，但是两个放一起，可能电场在某些区域还互相抵消了。所以还应该设置一下天线的指向，但是我不知道feko中计算的远场用的距离是多少，但是一般距离很远的话，这种小角度的偏移应该也是可以忽略的吧?
2、两个天线之间有距离差，是不是在考虑天线方向图合成的时候也该考虑设置信号的对齐?（貌似考虑这么多就复杂了，我现在只是需要看看两个天线同时工作的效果，主要的指标也就是增益和等效口径）
。本人初学feko和这种大天线，有些问题可能会比较肤浅。希望有高手能帮我分析分析，谢谢。
垂直放置的时候?按照一定的方位关系?到底是怎么放置的?最好用图说明下。可用天线阵因子分析，在同一方向上达到同相叠加就会使增益增加。
谢谢了哦
