求助 高低阻抗低通滤波器问题求解
05-08

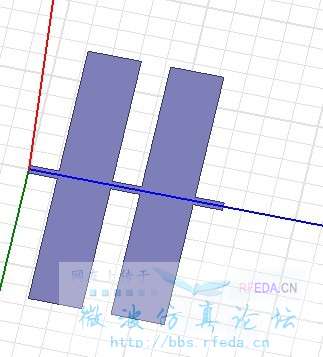

在设计一个40G的低通滤波器时,使用高低阻抗滤波器的方法,,在ADS中仿真发现,
不管是 高阻抗还是低阻抗 长度 都很小 ,,,比传输线的宽度还要小 ,,,但是看到文献中,有用这种方法设计的,传输线宽度和长度
比例 较合理。
不管是 高阻抗还是低阻抗 长度 都很小 ,,,比传输线的宽度还要小 ,,,但是看到文献中,有用这种方法设计的,传输线宽度和长度
比例 较合理。
用什么办法可以将中间的传输线长度 加长呢。
40G的东西也能用这种结构?

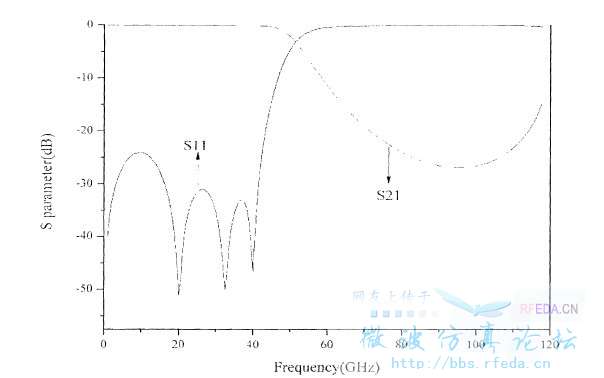

还真有 看到论文 中 他测试的效果 貌似 还不错。
到了50个G还能用微带?

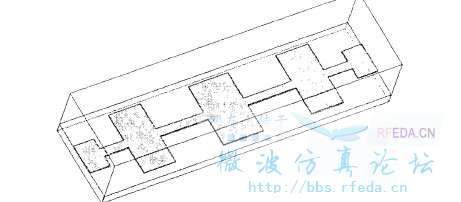

他还真是用了微带的。
传他的论文上来看看
微带结构没有什么问题,很多文献都用这种。关于电感长度首先看基片的介电常数和厚度有没有什么不同,第二长度的不同要看后面的寄生通带的情况,可以去designer设置看看,电长度不同,寄生通带的位置也有变化。这种主要是高低阻抗比,经常是高阻线的线宽加工误差问题。
不知道,帮顶!
介电常数 和 厚度 有些不一样 但是 差距不大。
但是我在设计时发现 我设计的高低阻抗滤波器 就是中间的那个线 太短了,我一想应该这个长度 是不是最长是半个波长呢?
微带线110GHz一下都可以用,实在不行的话 试试悬置微带线。
