请教，铜轴馈电时如何改善电压驻波比

05-08

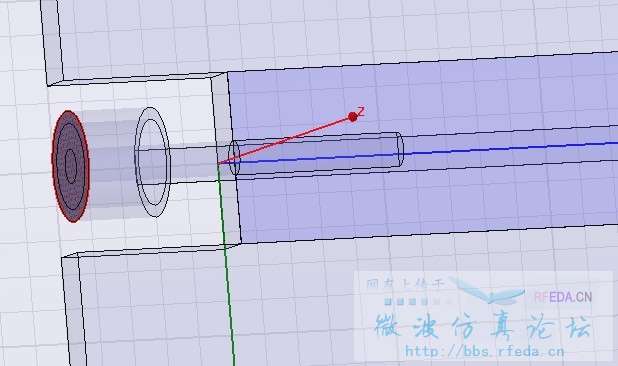

请教，铜轴馈电时如何改善电压驻波比。如图，电压驻波一直大于2，该怎样馈电，或者模型该怎么改善。
谢谢指教了

终端驱动，集总端口仿真。

改变同轴内外径比，50欧的话外径内径比2.3

可以改善，但是效果不是太明显。难道是我的模型有问题?

台阶渐变，使特征阻抗相匹配怎么样?

1 首先看计算结果中的端口阻抗，确定阻抗是50欧姆，如果是空气填充，则内外导体的直径比是7:3
2 阶梯阻抗变化，不能从你图形中看出你是给谁馈电，最简单的阶梯阻抗变化是1/4阻抗变化线

同轴和微带线的阻抗是匹配的吗?
