贴片电阻做吸收负载效果怎么样?
05-08
在一般的微波电路里,频率不太高的情况下(比如1~2GHz),对于一个50欧的微带线,采用什么方法来实现吸收负载好呢?我看基本上都是用一个51Ohm的贴片电阻来实现,我的疑问是这种贴片电阻是个集总元件,吸收这种分布式的场的能量效果会好吗?特性阻抗50欧和50Ohm的集总电阻能匹配吗?望指教,谢!
可以的, 虽然是分布式的场, 主要还是集中在传输线中, 贴片电阻的电感也很小, 影响不大.
不过焊点还是要尽可能小些
是可以的,关键还要看你负载能承受多大的功率,大功率反射的话贴片电阻就不行了。
不晓得。
主要看贴片电阻的功率容量能否满足要求。
使用微带电路的,射频功率一般都不会太大吧。
一般可以的 20多个dbm也没有问题

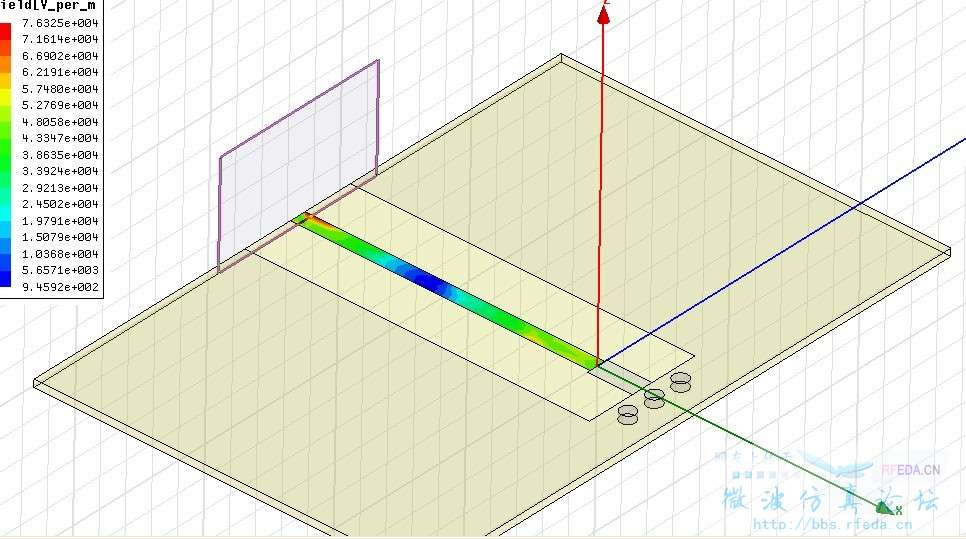

用HFSS建模仿了一下,微带线上基本是行波,S11在很宽的带宽内都小于-10dB,说明集总电阻负载效果应该还不错。
不错学习了!我以前做微波时,也用的50ohm的电阻,不过没见过仿真!
恩 七楼的方针很说明问题 呵呵 学习了
主要看电阻的功率容量能否满足要求,这个是要求。
如果不是超宽带。一般不建议加载。因为这样对增益影响很大。基本都被吸收。
