新人 求指导阻抗匹配的问题
05-08
图中L1起扼流圈的作用吧?它是否算作阻抗匹配网络中的?计算smith圆图L1怎么处理?算作并联电感?
不能算进去，算进去电路就完蛋了
理论上要保证从L1的下方看进去是无穷高的阻抗
谢谢小编大侠。 可是我看有的书讲匹配的时候，π型网络 L-C-C 中的 L 就是连到直流电源上了?这是何解? 还有一个问题 匹配网络上有的会在末端加上电感和电容串联然后并联的电路上（下图 C05 L06）是 “陷波器” 吗? 匹配的时候也不考虑吧?
把匹配当做直流馈电的一部分最大问题是直流源到探针那部分的阻抗不确定
仿真软件默认那个V+是交流接地的， 所以在仿真时没有问题，但是一旦做出实际电路就乱了
但是如果你本身匹配枝节就是接地的（短路枝节） 就可以把直流加上去， 因为短路（0电阻）并联任何阻抗（源带来的）依然是0 。
那个图能不能给全呢，看不懂 呵呵
就是下面的图，求小编大侠帮忙分析一下，频率434MHz，PA输出阻抗300Ohm，匹配到天线50Ohm。

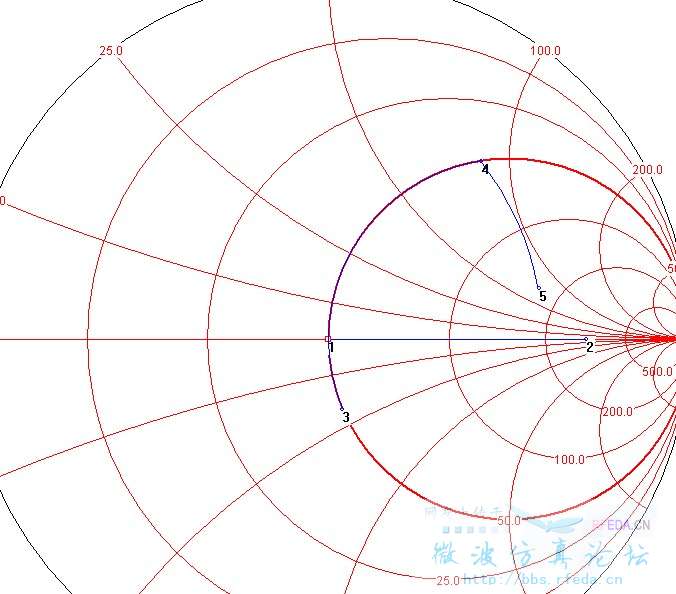

纠结于L1，和 C4，L3。如果都不考虑，圆图如下。
是给天线调谐的吧?
应该是那方面的作用吧，我一个师兄说是“陷波器”，好像是滤掉指定频率的杂波。我就是想知道它对阻抗有什么影响?怎么计算? 我去掉C4，L3计算阻抗匹配，感觉差不多从圆图上看，可能还要考虑寄生参数。我是新手，接触RF还不到2周，所以还很不明白。
不太像陷波啊，这是个是个谐振在0.9Ghz上得串联谐振回路，完全在你的工作频率之外，作用要么就是给天线调谐，要么就是去掉0.9Ghz上得一个串扰。
想看影响的话你可以亲自在史密斯原图上转转，但你看C，L的量级，基本是匹配电路上L C的1/10左右，电抗就是也是10倍大，影响应该较小
应该就像你说的那样，它应该不对匹配起关键的作用，谢谢了
