关于匹配
05-08
有一段1/4波长的微带线，在它的输入端并联一100欧姆的电阻入地，输出端开路，请问这个电阻的输入阻抗?
问题描述不清楚，反正我没看懂。
1/4波长线,终端开路,那么始端短路,虽然并联一个100欧电阻,阻抗仍为零.
输入阻抗为0.
1/4波长倒置性，终端开路，距离终端1/4波长的输入阻抗为短路，输入电阻相当于100欧电阻与0欧电阻（这个讲法其实不太对）并联，所以输入电阻为0
答案是50，ads仿真出来的结果也是50
答案是50，ads仿真出来的结果也是50欧姆
答案是50啊，我十分搞不明白

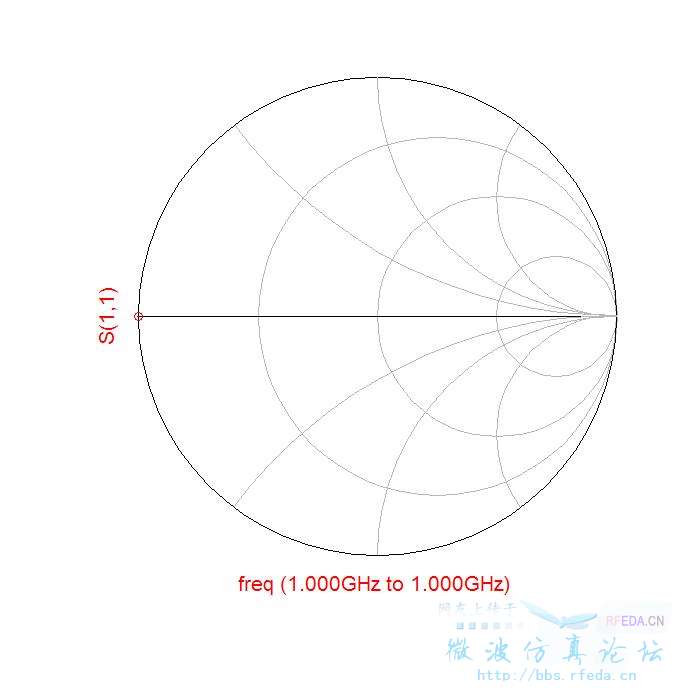

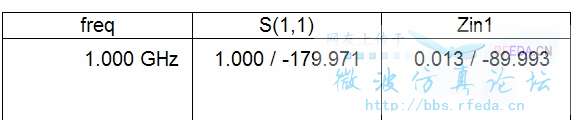

我仿真的结果是0，没错。假设在1GHz下。
不太了解仿真，能不能截个ADS的仿真原理图看看，学习一下，谢谢
