TRL校准件的制作问题
05-08

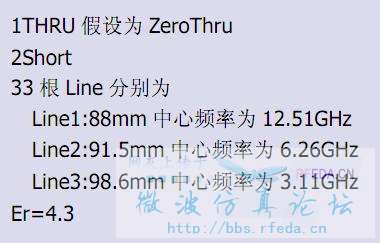

TRL校准件的Line线长度是中心频率的四分一波长,但是下面图中的长度是怎么算的啊。我没弄懂啊。还有尺寸设计好之后用什么软件画成PCB制版。微带线用什么接头跟矢网仪的电缆相连啊。先谢谢大家了。
微带线的长度用appcad,或是ADS 和 TXline工具算,或是用Microwave office中的工具算啊。画图工具用protel的DXP或menter的PCB画图软件都行。接头一般用SMA接头。要自己做了。
f1和f2分别是起始和最高频率,图二的长度计算是一个近似的计算,保证在该长度下传输的起始和最高频率的波对应的相位变化在20度和160度之间。微带线和通过微带和SMA的一个转接头和矢网连接,可以使用HSS、ADS、CST等软件仿真
TRL校准就是用梅森公式把测试的误差项计算掉,校准的过程中会测算三组数据,THRU、REFLECT和match,THRU就是THRU了,REFLECT指的的是open或short(随你选择),match指的是load、line1、line2、line3,load主要针对低频段(波长太长,用这个代替一下),其他用line123来覆盖(按8倍关系来计算,从200M起,乘以8的三次方,完全满足现有的需要),按照中心频率来算比较简便,从中间频率往两边推,只要保证最高与最低频率之比小于8(还要兼顾各频率段能衔接上,最好能有一些重合),就可以了
不错,学习中……
学习一下
还是不会
请问一下,TRL校准件中直通校准件电气长度为0怎么理解呢,怎么接矢网呢?
莫非是两个端口直接相连?
