不同原理图仿真计算结果,怎么显示到一起?
12-13
比如:a原理图仿真结果有等式Gain=Pout-Pin,b原理图也有等式Gain=Pout-Pin,
怎么把这两个原理图的增益画在一起,能比较直观的对比?
怎么把这两个原理图的增益画在一起,能比较直观的对比?
啥软件?
不好意思 是ads2008
data display里选不同原理图仿真结果的dataset
这个不能导入我计算的公式啊,
比如 我在XDB编辑有公式:Gain=dBm(HB1.HB.Vout[1])-HB1.HB.Pin

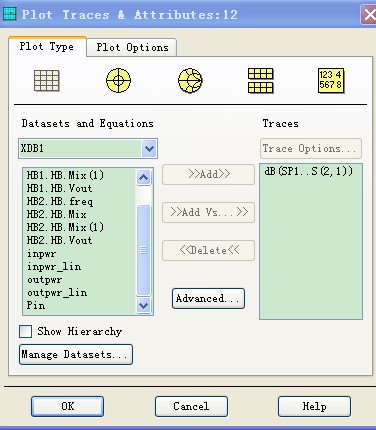

但打开dataset没法调入公式,如附件!
多谢
可以这样调用
Gain1=dBm(XDB1..HB1.HB.Vout[1])-XDB1..HB1.HB.Pin
Gain2=dBm(XDB2..HB1.HB.Vout[1])-XDB2..HB1.HB.Pin
在同一个表格显示曲线的时候选择对应的dataset
