请教微带线寄生参数的提取

12-13

想提取PCB板上一段微带线的寄生电阻，电感，电容，准备走1.5GHz以下信号。
准备这样来做，但总感觉有点问题：
在ADS里画一段微带线，H，W，t，介电常数等参数设好，两端接50欧，算出输入阻抗
算出这段微带线的输入阻抗R+jX，x为正就等效为感抗，为负就等效为容抗
这时的R与X就是这段微带线的寄生参数大小。这样想对吗？

不对

我也感觉这样想有问题，请问错在哪里？

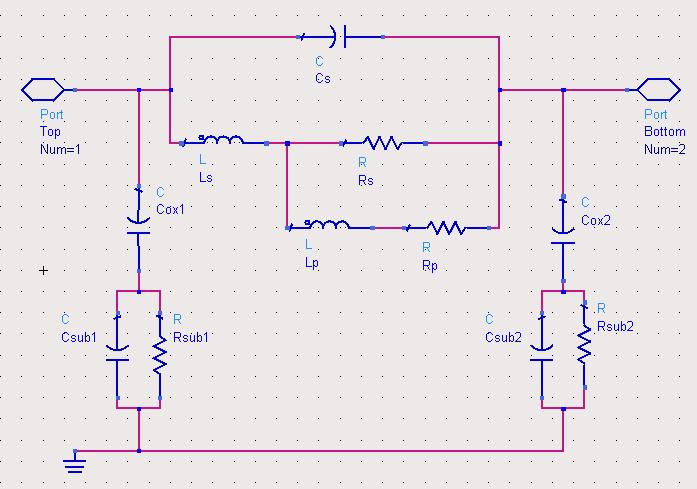

对于一段微带线，你可以用附件中的模型来拟合。首先用微带线的物理参数计算出它的S参数，然后对附件中的电路进行仿真和拟合，使该电路的S参数和微带线的S参数相一致，此时该电路中各元件的值才是微带线的寄生参数。

多谢，两端的等效可以理解，想问下中间为什么要那样等效，是不是有等效模型的依据？

对于微带线，可以把Lp和Rp去掉，这两个参数基本没用

理想微带线直接用公式
