平衡放大器为什么在在两条支路需要90度相移

12-13
我在射频电路设计-----理论与应用   看到的,但是不太明白

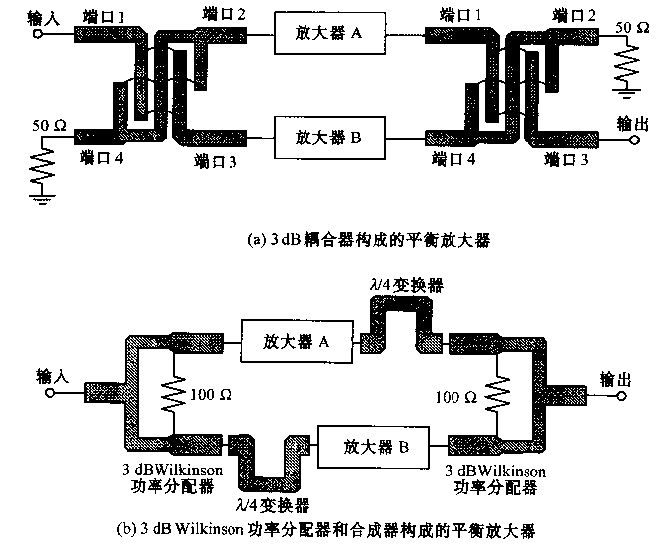

采用3-dB lange耦合器,和采用3-dB  Wilkinson功分器都是这啊,能否指点一下

采用wilkinson有90°相移没看明白
实际很多例子,没这个东西
.55

两个90度支路的反射为反相,叠加相消,
所以平衡放大器的输入和输出驻波较好

wilkinson是同相的,1/4波长传输线用来 90度移相。

前面不是说了的,90度相移能够使反射系数最小,反射系数=1/2*(TaoA-TaoB)。

该功分器就是在四分之一波长时才能公分。理论上无损耗又各个端口都能匹配,只有在中心频点处才能满足
