刚刚学hfss的菜鸟求教各位大虾

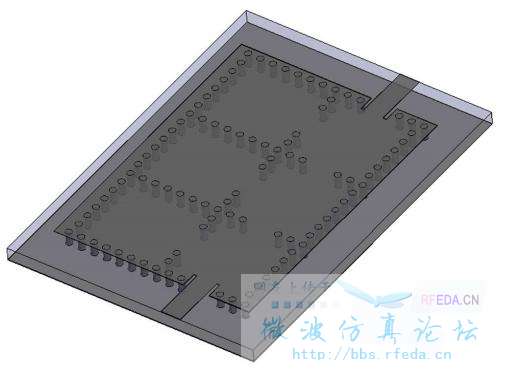

请问下各位大虾,我想在hfss里面仿真这个电路,但是由于我才刚刚开始学,里面的过孔(不知道是不是这个名字)不知道怎么仿真,手头上的两份教程都没有讲这方面,看那个教程板块里面教程实在很多,请问各位大虾能否指点下如何仿真?或者推荐几份有讲这个方面的教程,最好能讲得浅一点,小弟刚学,还请各位多多指教!
这个是SIW基片集成波导么?那些准确的说不能叫做过孔(via),应该是金属柱(metal rod),在HFSS中建模时直接建立圆柱体就可以了,材料为理想导体或者铜什么的金属都可以的。
就是在介质基片上建金属孔(材料为PEC)。
嗯。见过那样的喇叭天线。中间的柱子是个良导体,大概就相当于电壁吧(个人理解,欢迎指正,谢谢)。
这就是SIW 是在吴柯的论文上截图的。
也就是说,那些通孔,就是金属柱,然后介质的上下表面(图中颜色加深的那个)也是用理想导体吗?
你是seu的student? 知道吴老师的论文呢。
详细的看看论文吧。
基片集成波导
简介
基片集成波导Substrate integrated waveguide(SIW)是一种新的微波传输线形式,其利用金属过孔在介质基片上实现波导的场传播模式。外形
高频应用中,由于波长过小,过于高的容差要求常常使微带线失效。波导就常用于高频情况,但是波导体积大,不易于集成。所以产生了一种新的观点:基片集成波导SIW。SIW是介于微带与介质填充波导之间的一种传输线。 SIW兼顾传统波导和微带传输线的优点,可实现高性能微波毫米波平面电路
原理
1,采用PCB,LTCC或者薄膜工艺实现两排金属过孔 2,电磁波被限制在两排金属孔和上下金属边界形成的矩形腔内 3,由于边上的过孔,横磁波(TM)不存在,横电波TE10模为主模。SIW场模式
第一次发帖,不知道怎么给分,本来想给楼上各位都给分的,但是给了一个之后就说分数不够哦。
但是还是很感谢各位大虾的热心相助!
第一次发帖,不知道怎么给分,本来想给楼上各位都给分的,但是给了一个之后就说分数不够哦。
但是还是很感谢各位大虾的热心相助!
你好,你做出模型了嘛,我也新手,最近也在做基片集成波导,想用HFSS仿真,请教下具体的设计啊
就照着 画就行了。
柱子材料设置pec,面设置perfect E
