求TXline的使用说明
05-08

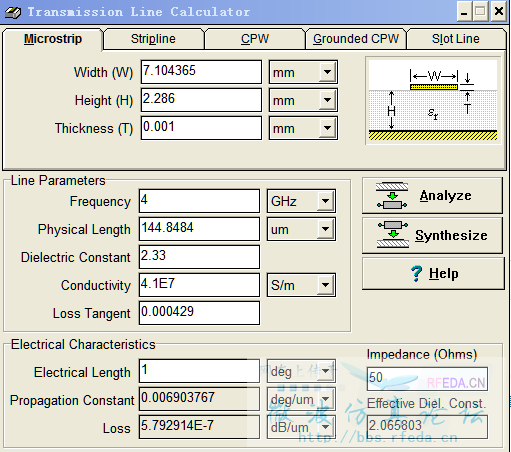

求大虾给我解释解释TXline里计算microstrip时“Line Parameters”中“Physical length”、“conductivity”以及“electrical characteristics”中“electric length”、“propagation constant”、“loss”怎么设置?下面是一道例题:
工作频率:4GHz;带状线介质层厚度2.286mm;介质材料的相对介电常数2.33,损耗正切0.000429;端口负载为50Ω。可以使用TXline计算出导波波长吗?
工作频率:4GHz;带状线介质层厚度2.286mm;介质材料的相对介电常数2.33,损耗正切0.000429;端口负载为50Ω。可以使用TXline计算出导波波长吗?
你把一下参数对号入座输入,工作频率:4GHz;带状线介质层厚度2.286mm;介质材料的相对介电常数2.33,损耗正切0.000429;端口负载为50Ω。然后在electric length中输入360,然后通过analyse算出的Physical length,就是你说的导波波长,以后要多思考,多尝试,遇到问题不思考就提问收获会小
这个可以算出来
hao
到底是带状线还是微带线啊,带状线就选第二个stripline,你把概念先弄清楚啊
导波波长就是360deg时的物理长度
同求TXline的使用说明
不错不错不错不错不错不错不错不错不错不错
跟你的版本不一样。
哪里有下载的地方吗这个软件
